实验直流日光灯电路

文章长度[1202]　加入时间[2006/7/1]　更新时间[2024/11/22 21:54:49]　级别[3]　[评论]　[收藏]

2003年,第8期,类别:电子技校

    上世纪80年代的“日光灯利废器”,使人们看到了直流点灯的缺点——汞的“电泳”现象。即灯管点燃几天后会使灯管发光明暗不均,书上说是直流电场中的汞离子向阴极定向运动,致使阴极端密度远大于阳极端的缘故。

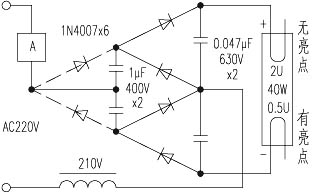

    笔者在实验高频日光灯时,为了弄清灯丝中“亮点”的最小电压值。在“利废器”的四倍压整流电路中又增设了两只二极管,见图1中的虚线二极管,即四倍压启动电路。当灯管接通电源后,由桥式整流向灯管供电。这里的电路把其中增大“放电时间常数”的电阻去掉,改用电感串入交流回路镇流,构成附图的用电感镇流的直流日光灯电路。该灯“电泳”现象极微,也许是额定电流使灯管低温处已达40℃,液态汞汽化率达到标称值,使汞蒸汽的扩散运动远大于定向运动的缘故。该灯已使用两年仍发光柔和,估计灯管两端永不会发黑。若用灯丝中“亮点”的移动来估算灯管寿命,0．41A时只0．5V的“亮点”,一年只移动近一圈灯丝,该灯管两端共16圈灯丝,按计数,8年再将灯管取下,换方向安装,此灯丝就会有16年的寿命了,所以,灯管的寿命,最终取决于荧光粉发光半衰期的寿命。
    该直流灯使灯管与原镇流器已不配套,附图中仍用40W镇流器,此时电流表指示近0．6A,用30W镇流器时近0．5A,用20W时为0．41A左右。为了减小铜损仍用40W镇流器,将其中的垫纸减到0．15mm厚,即减小气隙而提高使用铁心Bm值,此时电流表指示为0．41A。但这时的镇流器自耗大,与灯管使用20W的镇流器温升相同。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　湖北  欧阳施孝

    编后:在上个世纪80年代中期,各电子报刊先后刊出有关废旧日光灯的点灯电路(即日光灯利废器)。当时《电子报》对日光灯利废器进行了广泛的讨论,并有相关的结论。
    本文作者对日光灯利废器电路又作了改进,因本版版面有限,仅摘登了作者来稿的结论部分。
    该文原稿较长(约5000字),其内容涉及直流日光灯电路设计的基础理论和数学演算,若读者有兴趣,请直接与作者欧阳施孝——电话:(0714)8046276联系。

　
