自制电热毯无级调温器

文章长度[1075]　加入时间[2006/7/1]　更新时间[2024/10/30 3:35:05]　级别[3]　[评论]　[收藏]

2003年,第7期,类别:电子制作

    市售的普通电热毯一般都采用串接整流二极管的方法来实现“高”、“低”两挡调温。这种调温方式,电热毯温度非高即低,不能实现连续控制。即使置于低挡位置,仍感温度偏高,这对于老人、病人和儿童使用都很不方便。

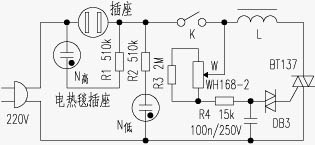

    笔者参照台灯调光器原理,设计了如图所示的电热毯调温电路。该电路不仅可以实现对电热毯温度的连续调节,还可以通过两只指示灯的亮度,直观地显示和判断电热毯的工作状态;氖泡指示灯N高越亮、N低越暗,电热毯加热功率越大,温度越高;氖泡指示灯N高越暗、N低越亮,电热毯加热功率越小,温度越低;K断开时,如果电热毯正常,则只有N低亮,如果N高、N低两只指示灯同时亮,则说明电热毯出现断路故障。
    电感L用∮0．5mm漆包线在∮5mm的磁环上绕45匝而成。使用时,将电热毯开关接通并置于“高”挡,再将电源插头插在本装置的插座上,就可利用本装置的电位器连续调温了。

                                                                         河北  王春明

　
