一款不易破坏的报警器

文章长度[1194]　加入时间[2006/7/1]　更新时间[2024/10/30 3:42:45]　级别[3]　[评论]　[收藏]

2003年,第7期,类别:电子制作

    很多居民楼都外附储藏室,由于储藏室和居室不在一处,因此若发生储藏室被撬、室内摩托车被盗的情况,主人当时还不知晓。
    这里介绍一款储藏室门开关报警器,该报警器有导线从楼层居室通向储藏室,只要主人关好储藏室门回楼层后开启报警器电源开关,此后不论是储藏室门被撬,还是报警器外线被剪断或短接,报警器都会发出报警信号。因此该报警器不易被破坏,主人可及时发现盗情。

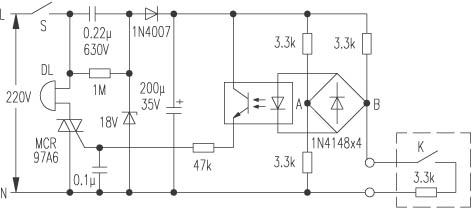

    报警器电路见图。图中检测电路采用电阻桥,储藏室门开关采用磁控开关,门关接通,门开断开,储藏室门开关与电桥的一个电阻构成电桥的一臂,安装在储藏室内。这样,若门被撬开,则磁控开关断开;又若外线被短接或者断路,无论哪种情况,都会使桥路失去平衡,A、B两端电压经整流桥的1N4148使光耦工作,从而使双向可控硅导通,电铃发出报警信号。
    报警器电源电压采用电容降压、半波整流、18V稳压管稳压后得到。门开关可以用常开型的磁控开关,也可用其他微动开关或微型按钮代用。安装时,一桥臂电阻必须和开关装在一起。
    不需要报警时要关掉电源,不然自己开储藏室门也会报警。

                                                                         山东  尚培然
