单片机可编程广播自动播出系统

文章长度[1942]　加入时间[2006/7/1]　更新时间[2024/11/17 1:03:23]　级别[3]　[评论]　[收藏]

2003年,第5期,类别:智能电子

    有线广播是最具有中国特色的宣传媒体,发源早、使用广泛,是企事业单位、学校、部队不可缺少的设施。笔者所在单位的有线广播就在日常管理和宣传中发挥着非常重要的作用,但原来靠人工开/关广播,播音员必须提前到岗,有时难免会误时,且工作效率很低。为节约人力资源、提高工作效率,现采用高新电子技术实现广播播出自动化。
    一、控制方案
    采用AT89C55电脑时间控制器控制,将广播自动播出的程序写入其中,作为时间程序开关,由继电器和相关电路组成广播自动开/关播出程序控制电路。该控制系统只需将每天多次定时开/关播出广播的时间、节目内容按顺序预置即可。
    二、系统组成

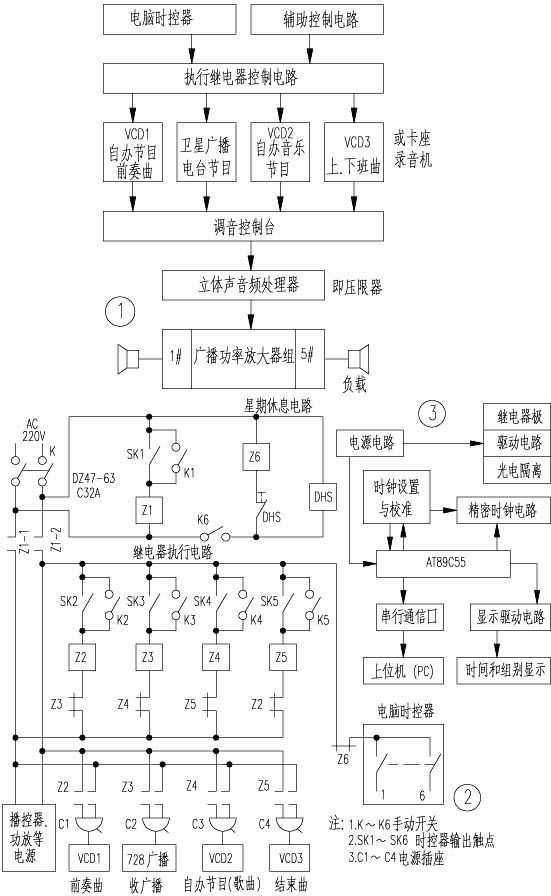

    系统原理框图如图1所示。其组成为:
    1．电脑时控器;
    2．继电器负载控制执行电路;
    3．节目安全互锁;
    4．音频信号保护;
    5．星期日休息等辅助电路。
    三、电路介绍(见图2、图3)
    1．电脑时控器(如图3)  它是自动控制系统的核心部分,时间由高精度石英振荡器控制,走时十分准确,由发光二极管LED作数字显示,设定“接通”、“关闭”指令时间由电脑记忆,编制和修改极为方便。时控器有6路独立的开/关时间输出,每路全天可编1400次开与关,每路控制时间最小间隔为5分钟,工作电压为160~250V。备有充电电池,停电后电子钟走时及所编的程序不受影响。电脑时控器根据每天要开/关广播的时间程序,发出开/关指令去控制执行继电器电路完成对广播前端设备(如接收中央广播节目的卫星广播接收机、自办广播节目的VCD或录音卡座)的控制(即供电与断电控制)。为防止节目干扰,执行继电器控制电路按节目顺序采用了互锁方式。开关K1~K6供人工启动执行继电器,可作日常检查系统电路用。
    2．星期日休息电路
    电脑时控器是日时编程,循环时间为24小时。鉴于星期日休息,采用长延时可调辅助控制电路。操作方式为若遇星期日休息,将K6开关闭合,延时继电器工作,带动执行继电器Z6工作,切断电脑时控器输出指令;到了预置延时继电器所要停播的时间,触点工作释放执行继电器Z6,恢复电脑时控器输出指令,断开K6开关,延时电路复原。长延时继电器用DH48S,延时范围1分钟~99小时。
    3．音频信号保护
    目前有线广播系统一般采用定压传输方式,属于电压控制型,功率放大器输入信号电压幅度要求相对稳定,以保证输出电压在稳定范围。但广播音乐信号时常大小不均,在无人监控的情况下为保证技术指标,必须在功率放大器前增加音频立体声处理器(我们用的是重庆现代视声技术公司的产品),可控制音频波动范围±26dB(以0dB输出为基准),可以完全防止功率放大器过电压烧坏。
    该广播自动控制系统运行至今已一年多,系统控制性能良好可靠,编程操作容易,投资小,极大地减轻了播音员的工作。
    根据广播前端设备配置的不同,可自行增减执行继电器控制电路。若需实现分区控制广播、音乐响铃、紧急广播第一“优先权”等功能,可通过编辑和修改电脑时控器的执行继电器电路来实现。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　重庆  凌宗禄

　
