蝙蝠牌电蚊拍故障检修

文章长度[748]　加入时间[2006/7/1]　更新时间[2024/9/21 18:09:35]　级别[3]　[评论]　[收藏]

2003年,第4期,类别:家电维修

　[例1]故障现象:接通电源但不工作。

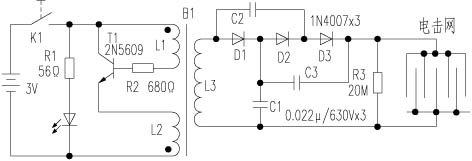

　　检修:测得电源微型轻触开关K1不通,更换K1后试机,指示灯亮,但电击网上仍无高压也无轻微的振荡声,说明高频振荡电路未起振。该机高频振荡电路(见附图)由振荡管T1(2N5609)、升压变压器B1初级和限流电阻R2(680Ω)等元件组成。检查发现R2表面有烧焦痕迹,进而测得R2和T1均已断路,将R2和T1一同更换后试机,机子恢复正常工作,故障排除。
　[例2]故障现象:接通电源,指示灯亮,但电击网上无高压。
　　检修:测得升压变压器B1次级有520V电压,说明高频振荡电路工作正常,故障发生在倍压整流电路上,该机倍压整流电路由整流二极管D1、D2、D3(1N4007)和电容C1、C2、C3(0．022μF/630V)组成三倍压整流电路。查得D1已断路,其他元件未见异常,用一只1N4007更换D1后试机,电击网上高压恢复正常,故障排除。
　[例3]故障现象:电击网上高压不足。
　　检修:此种情况一般是三倍压整流电路整流管D1、D2、D3性能变劣或电容C1、C2、C3容量变小所致。检查D1、D2、D3未见异常,用三只相同的0．022μF/630V电容同时更换C1、C2、C3后试机,电击网上高压明显提高,故障排除。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　江西　曾海萍
