TDA2030A装的18W单声道功放板

文章长度[1261]　加入时间[2006/7/1]　更新时间[2024/8/28 8:35:07]　级别[3]　[评论]　[收藏]

鑫都电子网

   TDA2030A是SGS公司生产的单声道功放IC,该IC体积小巧,输出功率大, 静态电流小(50mA以下);动态电流大(能承受3.5A的电流);负载能力强,既可带动4-16Ω的扬声器,某些场合又可带动2Ω甚至1.6Ω的低阻负载;音色中规中举,无明显个性,特别适合制作输出功率中等的高保真功放。

   TDA2030A采用5脚TO-220塑封结构。IC内部设有完善的保护电路, 若电路出现以下几种状况,该集成电路均不会损坏:
(本文从互联网搜集,本站的2030可以没有以下完善的保护电路,建议不要做这样的试验!第四条除外。)
    ㈠输出端对地短路;
    ㈡温升高于150℃;
    ㈢浪涌电压的冲击;
    ㈣负载开路;
    ㈤电源极性接反。

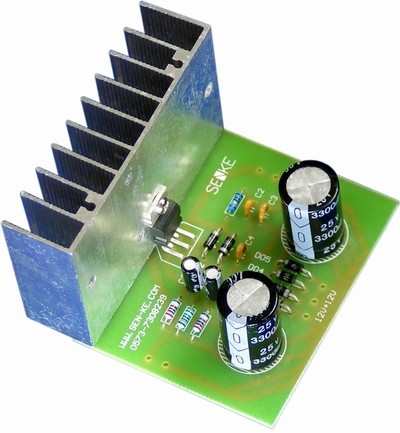

图片中的功放板是单声道,若要制作立体声功放板则需要两块功放板,两个声道之间的电源分开,电源系统相互独立,这样做更能防止两个声道间的音染问题。

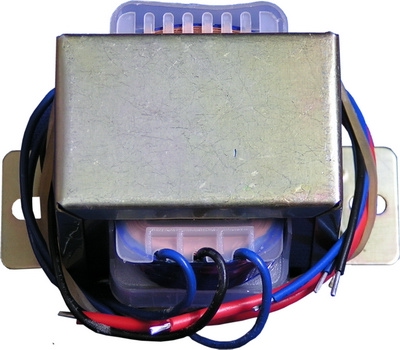

TDA2030A可以单电源或双电源工作,本功放板采用双电源供电,电源变压器选用20W,输出电压是双12V。
