可调型汽车蓄电池充电器
文章长度[780] 加入时间[2007/2/2] 更新时间[2024/10/29 23:17:32] 级别[0] [评论] [收藏]


这里介绍的可调型汽车蓄电池充电器,充电电压6V~50V可调,最大充电电流达20A。适应于12V、24V、36V等多种规格的汽车蓄电池充电。

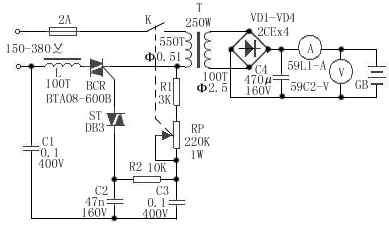

工作原理:如上图所示,接通电源后,交流电通过变压器的初级绕组、R1、RP及R2向电容C2充电,当C2上的电压达到触发双向二极管ST导通电压时,C2通过ST及双向可控硅BCR放电,并触发BCR导通,使变压器T初级有电流流过,在交流电过零时,BCR关断,C2又开始充电,重复上述过程。调节电位器RP时,改变了C2充电时间常数,即改变了双向可控硅的导通角,起到电子调节电压的作用,同时变压器T的次级电压也相应变化,改变了充电电压和充电电流。

电路中,L、C1用来消除可控硅产生的脉冲干扰。变压器T选用功率约250W。L用长30cm、?6mm的铁氧体磁芯,用?0.8mm的漆包线分三层共绕100匝。BCR选用8A/600V双向可控硅,配用2mm x 140mm x 80mm的铝质散热板。电流表A选用电大量程为20A的59L1-A型。电压表V选用电大量程为50V的59C2-V型。其余元器件型号如图所示。
