修边机专用夹头制作过程(真正的制作)
文章长度[2790]　加入时间[2007/3/18]　更新时间[2024/11/15 0:03:33]　级别[0]　[评论]　[收藏]

作者:RV　原载:磁动力电子论坛

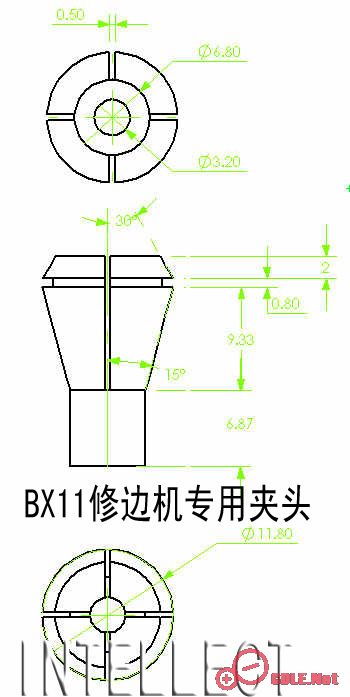

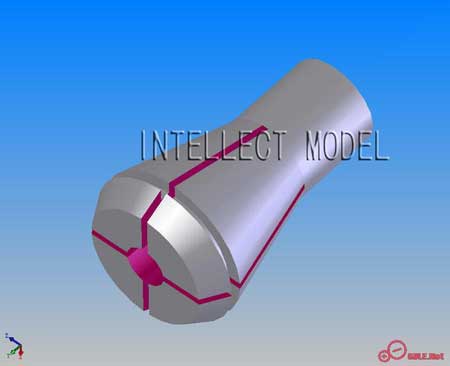

　　 先上sw绘制的尺寸及3d图,定义为BX11夹头标准,呵呵。

点击看大图
图1


图2

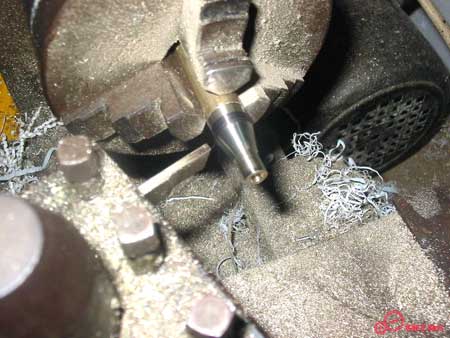

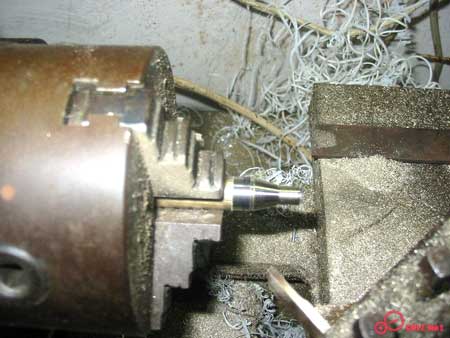

　　开工,找不到合适的材料,用45#钢制作的东东没有弹性,只好用黄铜制作,发觉还不错,有一定弹性还比较好车并且相对耐磨。

图3

图4

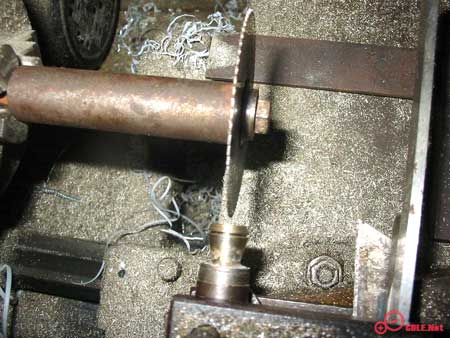

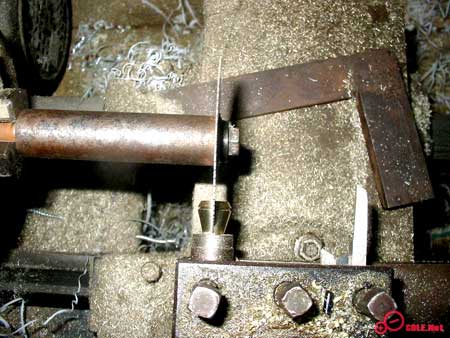

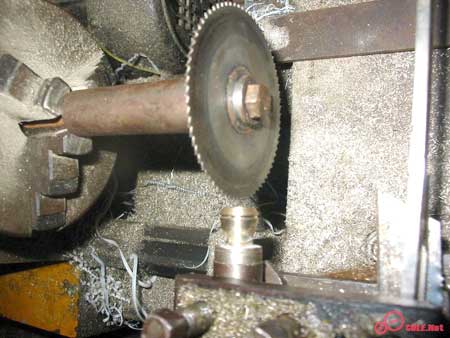

　　对于可以车削的部分都没问题,现在难点来了:怎么开切口？,试过用钢锯开,开的口太大不说,还很难锯的直,这就想到了一个办法,利用车床上锯片铣刀开。

图5

图6

　　锯片铣刀厚度是50个丝,开出的口会稍大一点,不过已经比用钢锯开的漂亮和标准多了。

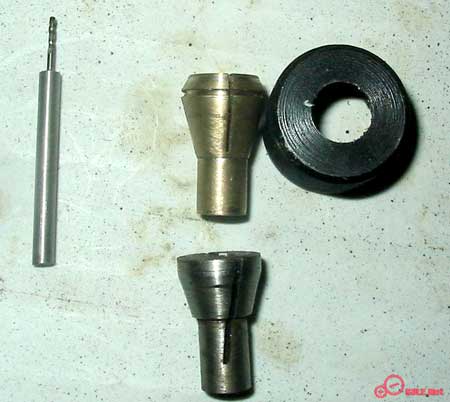

　　先上个老图吧,很明显的比较出用钢锯和锯片铣刀开出口的区别。

图7

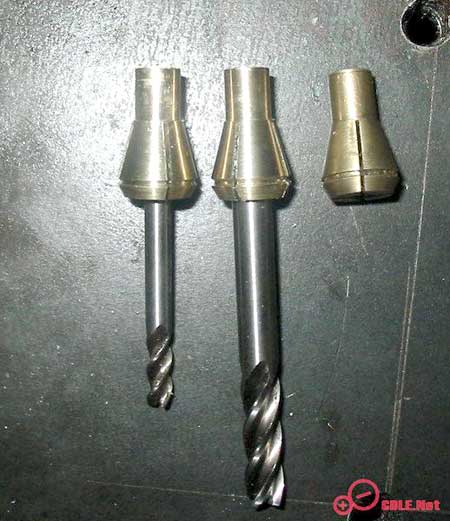

　　继续,几天车了3个夹头。

图8

图9

[精彩内容还没有完！发表评论/查看评论]
