ss570122的雕刻机制作过程(6)
文章长度[5328] 加入时间[2007/3/18] 更新时间[2024/11/14 11:17:04] 级别[0] [评论] [收藏]

作者:ss570122 原载:磁动力电子论坛

继续雕刻机的制作过程(试雕雕刻机作品)

  假期过后,开始了紧张的工作,闲时把ArtCam7.0浮雕软件作了研究,和Type3等刀路制作软件比较,ArtCam可能更容易上手,今天试着雕刻了一个浮雕字,因为雕刻刀是自己用6.2mm的钻头把头切掉,利用根部磨制的,所以和成品雕刻刀比要差些,先试验用还可以,以下是刀路制作的贴图:

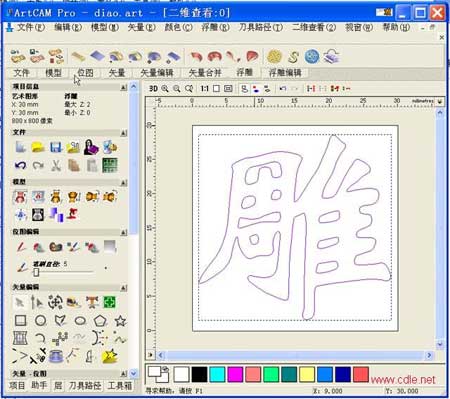

  1、先作个矢量字“雕”

图80

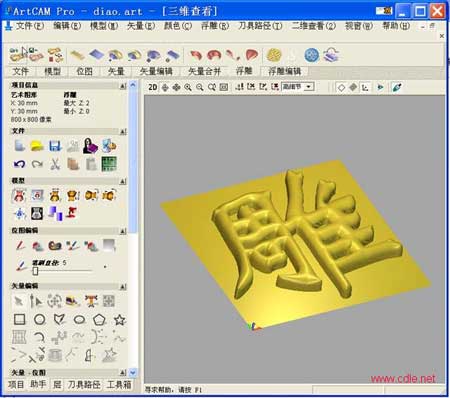

  2、制成3D浮雕

图81

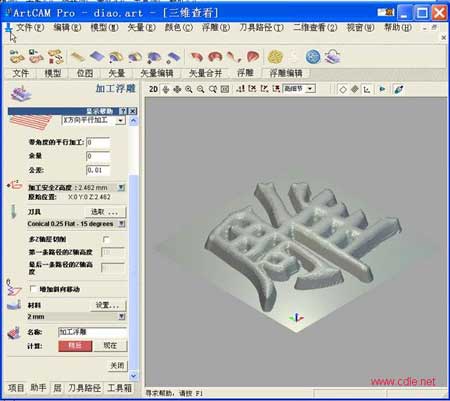

  3、制成刀路,雕刻刀选择30度0.25平底刀

图82

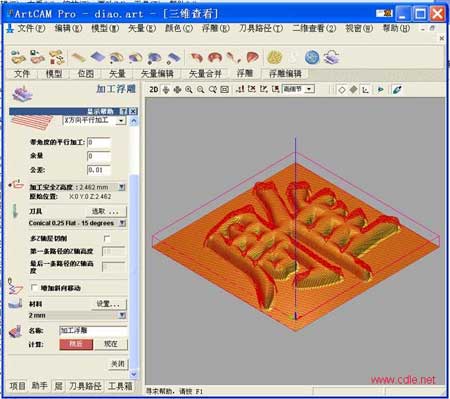

  4、模拟浮雕雕刻效果图,并建立刀路文件,选用NCC文件存档

图83

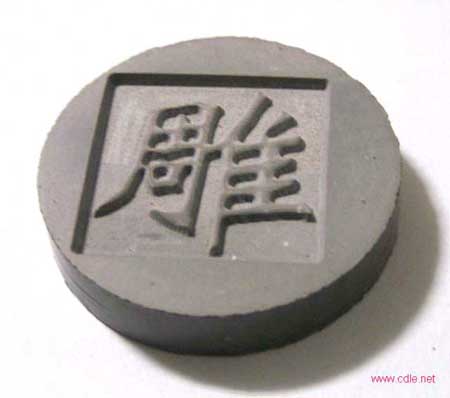

  这是用自制的雕刻刀,PVC材料雕刻的样品“雕”

图84

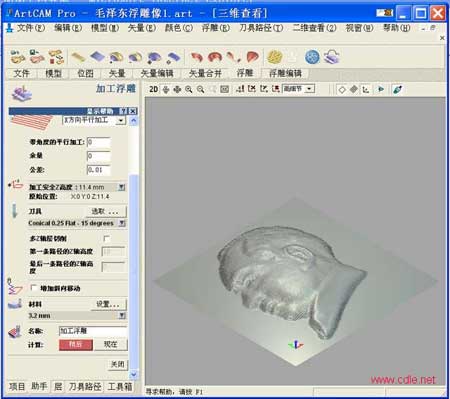

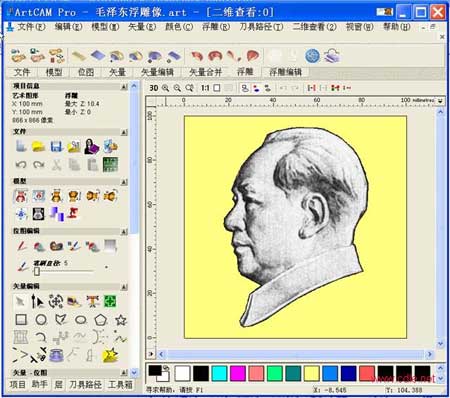

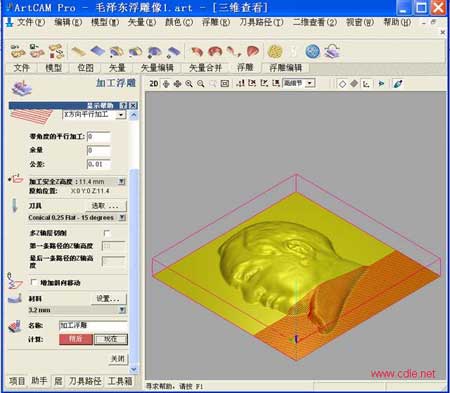

  如果用成品雕刻刀,并采用专用材料一定会雕刻的更好,自己又制作了一个毛泽东浮雕头像明天找块有机玻璃雕刻试试效果如何?

图85

图86

图87

  新雕刻的伟人浮雕

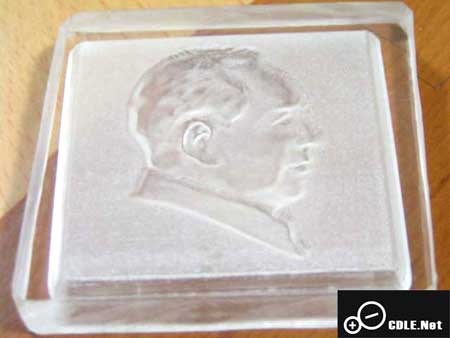

  这是用有机玻璃新雕刻的伟人浮雕,刀还是自制的那一把,如果用成品雕刻刀一定会“相当的好”

  雕刻有机玻璃的正面图像

图88

图89

 继续雕刻机的制作过程(自制雕刻刀)

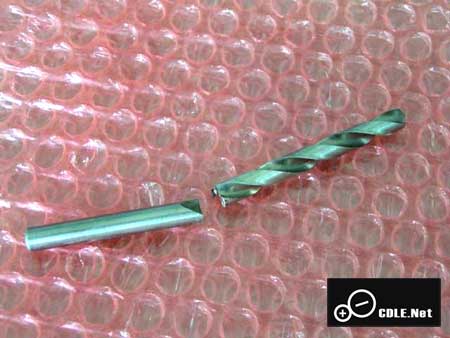

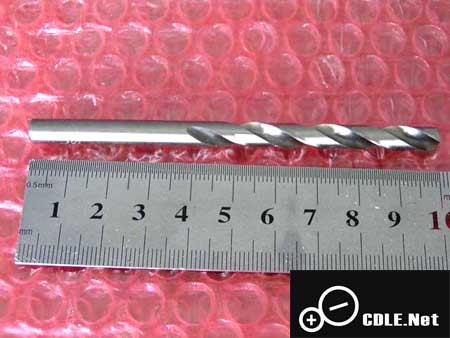

  为了试验自己试着做了一把自制雕刻刀,利用6.25mm的高速钢钻头(修边机是6.35mm的夹头)的上半光杆部分。


图90

图91

  然后将光杆夹到修边机上,通电使修边机带钻头杆边旋转边在砂轮机上磨制,注意角度一般是半角15°,高速钢容易退火,所以要边加水边磨制,当磨成一个30°锥针即可,然后在用修边机高速旋转在油石上继续精磨,知道锥尖锋利为止,然后开半口,磨前角和后脚,因为手工控制精度是保证不了的,所以完全要凭经验,做雕刻试验用还是可以的。

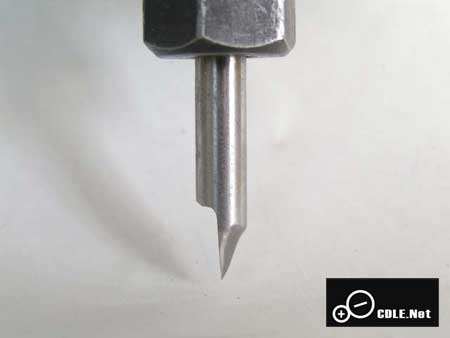

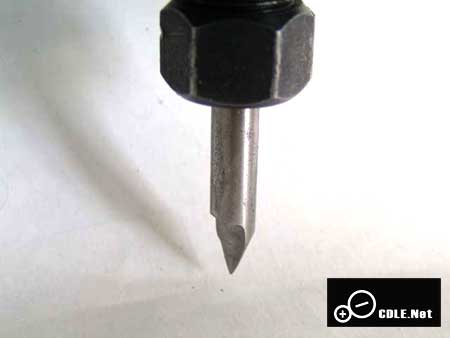

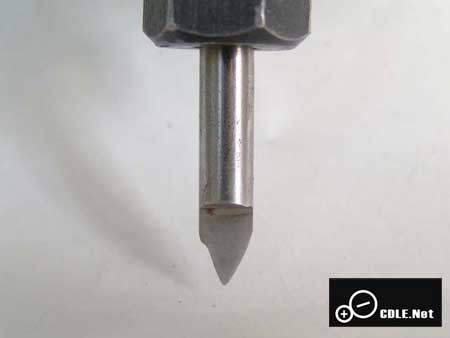

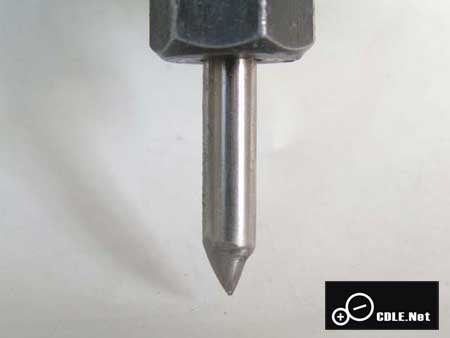

  这是磨制后的刻刀形状,手工磨制是无法和专业磨刀相比的。

图92

图93

图94

图95

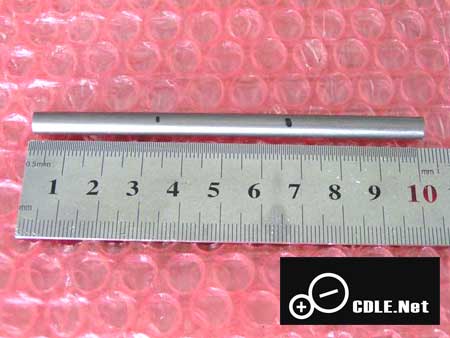

  另外我找了一根6mm×105mm的硬质合金棒,准备截3段,作3把雕刻刀,但是太硬了,不知用什么方法割断,有大侠知道的告知一声,不胜感谢!

图96
