“知了”叫声模拟器

来源:本站　　作者:

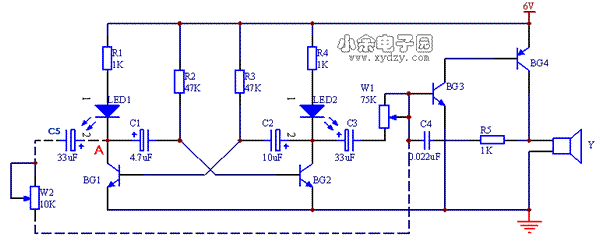

电路概述: 　　如下图所示为一种模拟“知了”叫声的电路，在发出“知了”叫声的同时，发光二极管也随之闪烁，可用其来作玩具。 工作原理: 　　三极管BG1﹑BG2等组成低频振荡器，其输出端B通过电容C3和电位器W1加至BG3管的基极。BG3﹑BG4管等组成一音频振荡器，其振荡频率由R5﹑C4的数值决定，并受低频振荡器输出电压的控制。当BG2管由导通变为截止时，VB也由低电平迅速变为高电平，这一正跳变脉冲加至BG3管基极﹑发射极之间，使BG3管正偏压增大，音频振荡频率增高；反之，当BG2管由截止变导通时，使BG3管正偏压减小，音频振荡频率变低。于是，这一频率高低变化的音频信号经扬声器后，即可发出连续不断的“知了”声响。 元件选择及制作： 　　调整R3﹑C2的值可以改变“知了”叫声的长短，R3的值可在50～100K范围内选用，其它元件参考下表即可。 　　若从BG1管集电极A点通过电容C5和电位器W2后接到BG2管的基极（如图中虚线所示），电路可发出模拟小鸡的叫声，改变电位器W2的值就可以出现青蛙或救护车报警声等声响。 编号 名称 型号 数量 R1,R4,R5 电阻 1K 3 R2,R3 电阻 47K 1 C1 电解电容 4.7uF 1 C2 电解电容 10uF 1 C3,C5 电解电容 33uF 2 C4 瓷片电容 0.022uF 1 BG1,BG2,BG3 三极管 9014 3 BG4 三极管 9015 1 LED1,LED2 发光二极管 红色 2 W1 可调电阻 75K 1 W2 可调电阻 10K 1 Y 扬声器 8Ω 1 摘自:实用电子线路集
