电子小鸡

来源:实用电子线路集　　作者:

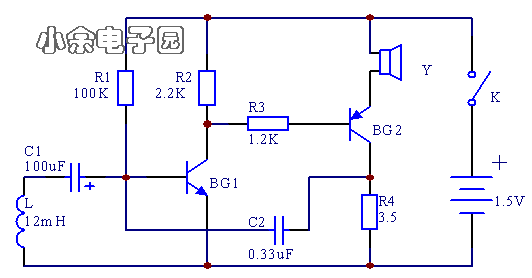

电路概述: 　　下图是个模拟小鸡叫声的电路，当一只工艺品绒球小鸡配上这个电路后，将会变得栩栩如生，更加吸引人。若将其装在小盒子内，可获得但闻其声，难寻其影，情趣盎然的效果。 工作原理： 　　三极管BG1﹑BG2组成直接耦合放大器，BG2管集电极电压经C2反馈至BG1管基极，使电路产生音频振荡。BG1管输入回路接入由L﹑C1组成的串连谐振回路，又将使电路产生低频间歇振荡去调制上述音频信号，从而使扬声器发出“叽呀﹑叽呀”清晰﹑逼真的叫声。 元件选择及制作： 　　BG1用9014，BG2用9015，L采用12mH的色码电感。为了缩小体积，设计的电路板要尽量小，喇叭Y选用超薄8Ω，0.25W的内磁小喇叭，以便能将其方便的放入玩具小鸡内。电路用电极省，一节5号电池可用数月。电路只要焊接无误，一般无需调试即可正常工作。
