简易压电陶瓷蜂鸣器

来源:本站　　作者:

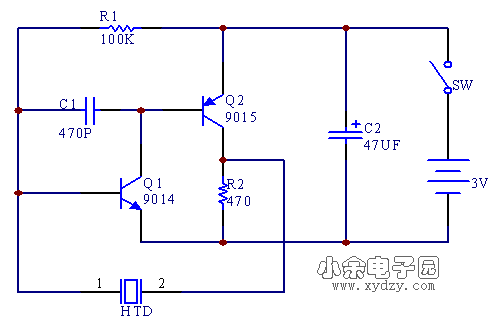

电路概述: 　　在此介绍一款压电陶瓷蜂鸣器，因为电路很简单，非常适合电子爱好者自制，可用来作各种玩具的音响源，也可用作音响报警器等。 工作原理: 　　电路见下图。三极管BG1和BG2等组成两级直耦式低频放大电路，在放大器输入端BG1管的基极与放大器输出端BG2管的集电极之间接入一块压电陶瓷片HTD。在这里，HTD既是反馈元件（利用极间分布电容），又是发音元件，从而简化了电路。 电阻R1是BG1管的偏置电阻，其阻值大小一方面决定电路工作电流，同时对发音音调的高低也有很大的影响。R1阻值增大，HTD发声音调低沉，R1阻值减小，HTD发音就变高。电阻R2是三极管BG2的集电极负载电阻。电容C1是BG1管的负反馈电容，改变其容量大小，可改变HTD的发音音色。
