电话给了我们生活便利。固定电话目前拥有通话音质好、通话连续稳定、通话价格低廉等优点，因此，电话机已经成了家家户户的日常用品。学习电子的朋友，不访可以了解一下电话机的装配过程，内部结构，原理，同时可将家中装多功一个电话分机。本电话机装好后可以壁挂式安装，也可以平放在写字台，外观小巧美观，特别适合家庭使用，也适合用来赠送朋友，说句实话，我自己都感到特别喜欢。该电话机响铃声音大，通话清晰。超级防雷、重拨功能、暂停功能、静音功能、抗干电磁扰 ...

电  话  机  制  作  说  明

一、熟悉电路原理图，尽量看懂各部分（元）件的作用。

二、按照材料表核对各元器件的数量和规格，必要时可用仪表来测量与核对。

三、安装：

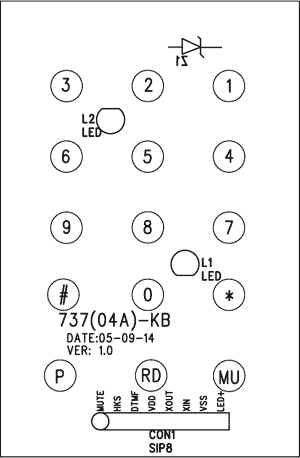

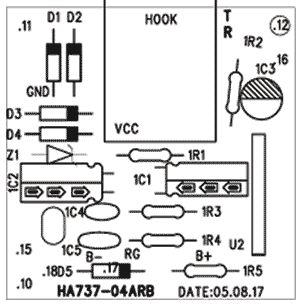

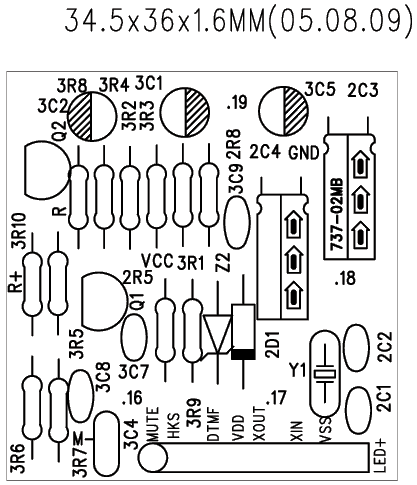

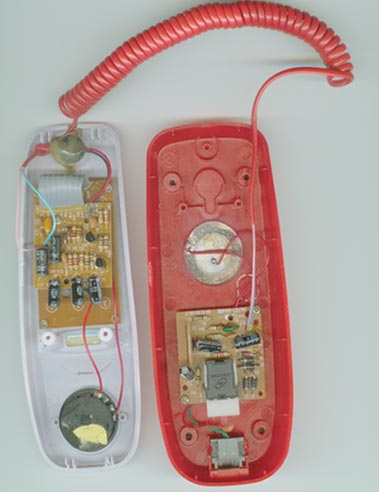

1、装配、焊接元件到三块电路板上：图1铃声板；图2主机板；图3按键板。

                   图1                                                               图2                                                 图3

（1）按照元件低到高开始装起，先装电阻和稳压管、二极管4004，三块板都比较小，元件不多，这三种元件可以一起一次性插入。把电路板反放到平整的桌面，元件脚朝上，焊接，剪脚；接着装瓷片电容和电解电容，电解电容，全部为卧式安装；接着装三极管和晶振，装涤纶电容。

（2）3.0V稳压管是安装在按键板上的，没有相应的位置，正极插到L2位置的负极，负极插到L1位置的正极。

（3）电解电容1C3在提机/挂机HOOK收线制旁边，可以放到最后装外，最后装收线制和电解电容1C3和集成块KA2411。集成块9102D已帮定在按键板上，减少了大家在装配过程中静电感应烧坏IC。

注意：D5、3C7、3C4、L1、L2无需安装，本站没有配备。

安装、焊接好全部元件，仔细检查一下各个部分，不能有连锡、虚焊或漏焊的。发现问题及时修正。

 2、手柄部分：

（1）装上发音器，将咪头（驻极体话筒）套入咪套后也置入相应位置。二根短线焊(1红1黑)在咪头上，此时要注意咪头极性，红色接正极，黑极接负极。

（2）装喇叭时先将双面海棉垫套上，压紧在手柄底座相应的位置，二根红线接在喇叭上，上面再贴上海绵胶盖。

（3）将按键板焊上8拼的灰色排线，安装排线后要注意少弯曲排线根部，否则容易引起排线的铜芯折断，要加强排线的强度，可在排线的根部和电路板间注入热熔胶。给3.0V稳压管贴上PVC片，作用是防止引脚和压在上面的主板短路。

（4）在手柄底座相应位置放入15个按键，放上导电胶，将按键板合，并安装螺丝固定。

（5）将咪头线，喇叭线、二芯曲线和排线的另一端对照原理图焊到相应的主板位置上，注意位置不要焊错。

（6）用螺丝将主板固定。

 3、座机底壳部份：

（1）二芯插座（632K）置于相应位置上，用电烙铁加热上边，使固定。

（2）将蜂鸣片置于相应的位置上，在片边四周或涂上胶水，并焊上接线。

（4）将蜂鸣片线，二芯插座线和二芯曲线的另一端对照原理图焊到铃声板相应的位置上。

（5）用螺丝固定铃声板。

4测试总装：

（1）         注意手柄面壳上装好装饰片。。

（2）         合拢机壳上下部分，接入线路，测试拨号，接听，振铃声，话筒发话，听筒喇叭发音等各个功能，都正常后既可打上螺丝固定。

（3）         手柄螺丝压片和座机底壳螺丝海棉脚垫贴上。

迷你电话机套件：配有材料清单，原理图，制作说明。清单如下：

电话机材料配套清单
元器件及位号对照表						装配塑料、五金配件
NO	名称	型号及规格	位  号	数量		NO	名   称	型号及规格	位置	数量
1	碳膜电阻 1/4W±5%	2.2K	1R1,2R8,3R1,3R6	4		35	座机面壳			1
2		100K	1R2	1		36	座机底壳			1
3		1M	1R3	1		37	手柄面壳			1
4		120K	1R4	1		38	手柄底壳			1
5		820	1R5	1		39	数字键	0~9 * #		12
6		10K	2R5,3R2	2		40	功能键	静音 重拨 暂停		3
7		4.7K	3R3,3R7	2		41	收线钮			1
8		180	3R4	1		42	手柄螺丝片			1
9		5.6	3R5	1		43	手柄装饰片			1
10		47K	3R8	1		44	导电胶	15点	737-04A专用	1
11		27K	3R9	1		45	收线制	HK-09	RBSRC H00K	1
12		18	3R10	1		46	咪头	-54±1dB	手柄	1
13	瓷片电容	30	2C1,2C2	2		47	喇叭	Φ27×9mm 0.25w/32Ω	手柄	1
14		104	1C4,3C8,3C9	3		48	蜂鸣片	Φ27×0.45mm	铁质	1
15	涤纶电容	222	1C5	1		49	插座	2C×50mm	623K	1
16	电解电容	2.2uf/100v	1C1,1C2	2		50	排线	8PINS×30mm	灰排	1
17		10uf/50v	1C3,3C1	2		51	二芯曲线	16cm+1.46m+13cm		1
18		100uf/10v	2C3,3C5	2		52	软导线	Φ1×70mm红色	蜂鸣片	2
19		0.47uf/50v	2C4	1		53		Φ1×75mm红色	喇叭	2
20		2.2uf/50v	3C2	1		54		Φ1×50mm红1黑1	咪头	2
21	陶瓷晶振	3.58MHz	Y1	1		55	咪套	Φ12×Φ8.5×7mm	手柄咪	1
22	二极管	IN4004	D1~D4	4		56	咪海绵	Φ12×3mm	手柄咪	1
23		IN4148	2D1	1		57	双面海棉垫	外27内23厚2mm	手柄喇叭	1
24	稳压管	27V	Z1	1		58	PVC片	42×25×0.3	主板与KB板间	1
25		4.7V	Z2	1		59	螺丝	KA2.3×6 平头Φ3.7mm	键板	4
26		3V	KB板上	1		60		PA2.3×6 头Φ4.0mm	主板1铃声板2	3
27	三极管	8050	Q1	1		61		PA2.6×6 头Φ4.2mm	主机壳4手柄壳2	6
28		9014	Q2	1		包装材料
29	集成电路	9102D	U1	1		62	直线	2C  P+Y (1.2米)		1
30		KA24411	U2	1		63	海棉脚垫	Φ8.0×3mm	单面背胶黑色	4
31	电路板	36×34.5mm	737-02MB	1		64	入网证	HA737P?TDL系列		1
32		37×62.5mm	737-04AKB	1		65	胶袋	90×210×0.01mm	手柄	1
33		39×39.5mm	737-04ARB	1		66		100×240*0.01mm	座机	1
34		10×18mm	2411-BD	1		67	盒子	165×73×66		1
