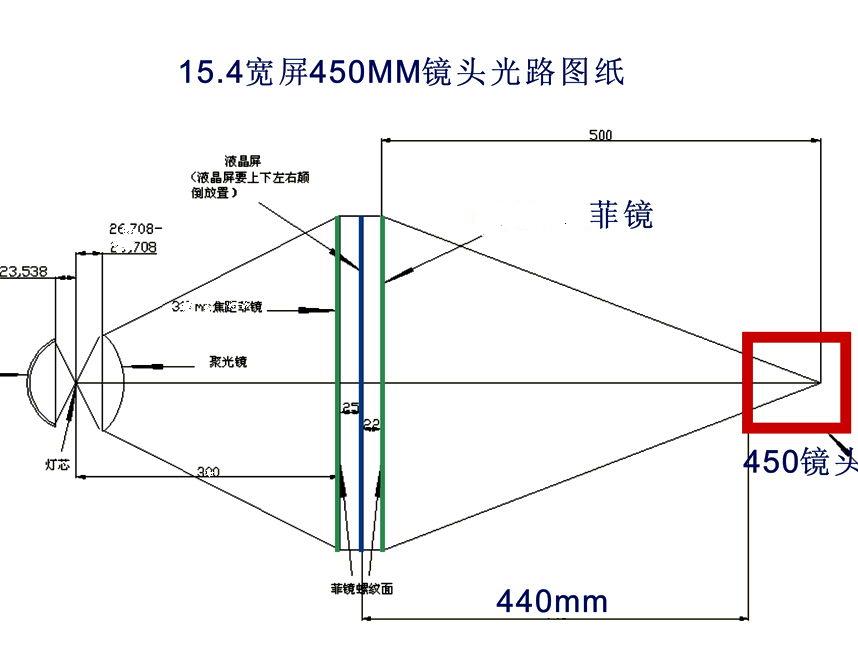

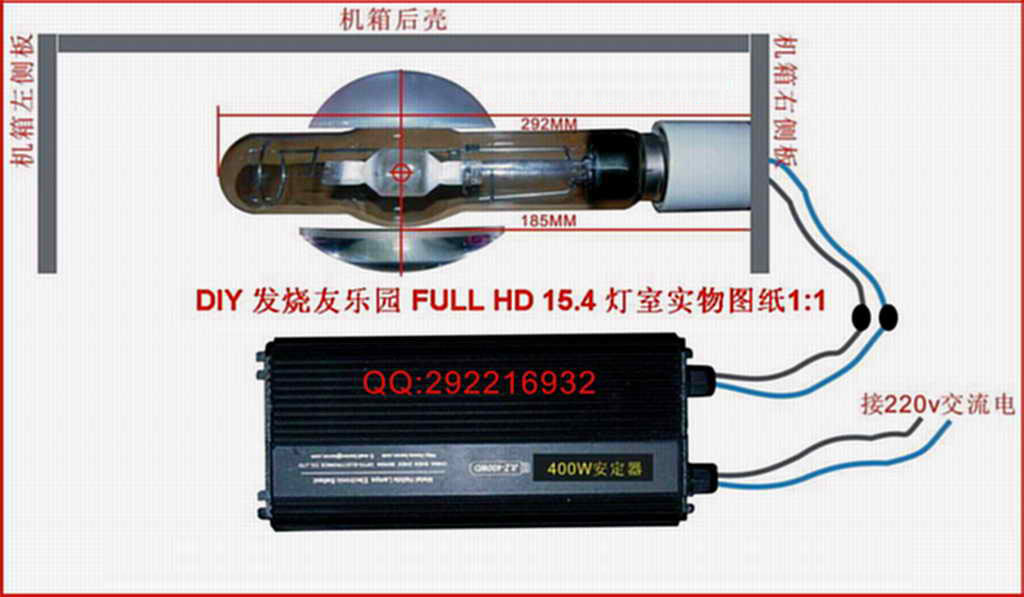

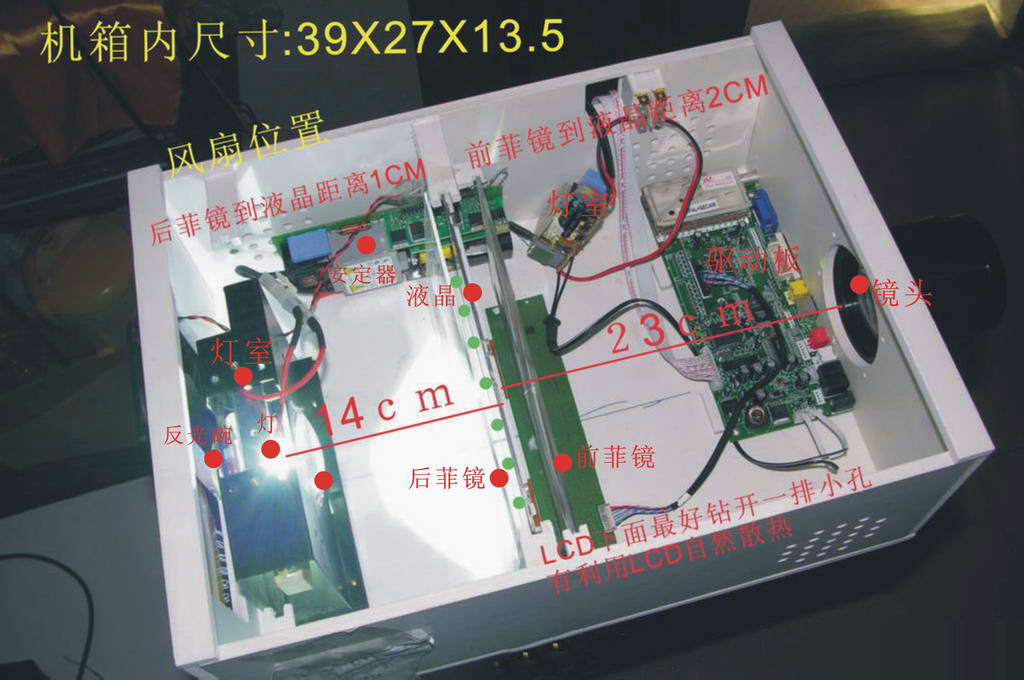

diy投影机分为三个部分组成:     一液晶和驱动的核心显示部分。     二光学的成像器件（灯，镜头，菲镜等）     三辅助的风扇散热系统和机箱外壳。 从左到右边简单讲一下 １，黑色的盒子是灯室，里面有灯，（很重要没有灯就看不见电影了）反光碗（反射灯的光线，增强亮度）聚光镜（汇聚光学，增强亮度） ２，然后就是菲镜，（从灯室里面出来的光是有角度的，而液晶屏需要的平行光线才行）灯室方向的菲镜就是把有角度的点光源转换成近似平行光让他串过液晶屏幕，这样亮度才好。     有一个菲镜焦距基本＝镜头焦距的菲镜是前菲镜，后菲镜通常焦距小于前菲镜，菲镜螺纹对着螺纹放置. ３，核心显示部件－液晶（看起来就是半透明的二片玻璃，一般都自带一个线路板，要能拆除背光），液晶本身是不能显示的，所以还可以相应的驱动板，来驱动他工作，一般功能有ＤＶＩ，ＶＧＡ（接电脑），Ｓ端子，ＡＶ输入（接ＤＶＤ等视频设备），ＴＶ（直接收看电视节目），另外高端一点的驱动主板，还有色差输入，ＨＤＭＩ输入，Ｓｃａｒｔ输入。 ４，大家也许看见了液晶那么大（８－１０英寸），而镜头比液晶小，怎么才能让穿过液晶的光线能通过镜头呢？所以有采用了一片菲镜，（类似长焦距的放大镜，只是上面有螺纹）把平行光线汇聚成点，然后通过镜头，这样就解决了ｄｉｙ镜头的口径和液晶的配合问题， ５，镜头，作用是成像，相机大家都知道吧，是把外面的图像呈现在胶片上，（或者数码ＣＣＤ），而投影机呈现刚好是和相机向反，是把内部液晶上的图像通过镜头成像在屏幕上，（通常要求镜头的焦距大于液晶的尺寸） ６，屏幕，一般是白墙，这样不需要发什么本钱，有幕布效果更好。 注：灯发光需要相应的电源（镇流器），液晶驱动工作需要12V电源，还要有一个风扇来排热气，投影还需要注意环境光线，白天没有晚上好． 投影镜头： 常规的Diy投影机镜头和液晶配置． 选择镜头的前提是,镜头焦距要大于液晶的尺寸,1寸=2.54cm 3.5寸液晶／140　160ｍｍ镜头) 5.0－7寸／180　200　220ｍｍ镜头 8.0－8.9寸／220　240　260ｍｍ镜头 10.1－12寸／320－380镜头 15寸以上　要用＞450ｍｍ的镜头 焦距决定了打满预定尺寸时投影机与影幕的距离，焦距越短，投影机与影幕的距离就越近，反之就越远。如果要在短距离投射大画面就需要选择短焦镜头的投影机，反之则需要选择长焦镜头。一般的投影机都是240和320镜头。
