声光控开关必须同时具备两个条件，声光才起作用。从声光控开关的结构上分析，开关面板表面装有光敏感应器，内部装有柱极体话简。而光敏感光器的敏感效应，只有在黑暗时才起到作用（可用液晶万用表测得数值）。也就是说当天色变暗到一定程度，光敏感应器感应后会在电子线路板上产生一个脉冲电流，使光敏器件一路电路处在关闭状态，这时在楼梯口等处只要有响声出现，驻极体话筒就会同样产生分压，这时声光控制开关电路就连通起作用。因为必须要二个条件同时存在，声光控开关才起作用，故叫与门电路。（该电路涉及高压电，安全第一，请谨慎制作！）

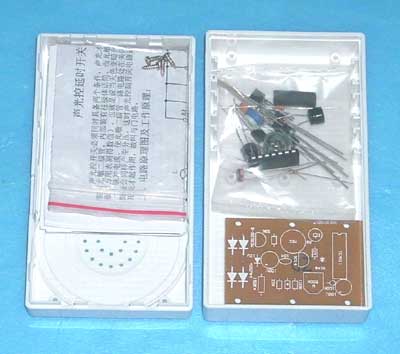

套件详细资料：印刷电路板，原理图，元件清单，元件，原理说明，制作说明、外壳等等。

电路原理图及工作原理：

220V的市电经过灯泡和全桥整流后一路加在单向可控硅MCR 100-8上，另一路经R1限流后给本电路供电。由于一开始可控硅无触发信号，呈关断状态，灯不亮。C1为主滤波电容，VD为12V的稳压二极管给本电路提供稳定的工作电压。Q1、R3、R4组成前级电压放大电路，微弱声音信号（话话声，脚步或掌声）由话筒MIC接收并转换成电信号，经C2耦合到Q9014的基极进行电压放大，R2为MIC的供电限流电阻，R3、R4是Q9014的偏置电阻，放大的信号送到与非门(F1)的2脚。光敏电阻RG和R5组成串联分压电路，夜晚环境下无光时，光敏电阻的阻值很大，TC4011 一脚电压为高（反之则低），F1和F2将信号进行两级整形放大。后经D5整流加在F3的输入端及同时给C3充电，很快C3上就充到了门电路的翻转电压，  F3输出低电平，F4输出高电平，经R7加在单向可控硅的G极，可控硅导通，灯泡点亮。在这个过程中，声音信号只需一个瞬时即可，这是因为，当声音信号来时，C3上的电压很快就充到了电源电压，而这时即使声音信号消失， C3只能通过W、R6进行放电，所以C3上将维持一段时间的高电平，这个高电平将维持单向可控硅导通，这就是延时的效果，灯亮后所能延时的长短取决于C3上维持高电平的时间长短，所以选择C3、W和R6的组合，可以控制延时的长短。当C3上的电压放到低于1/3电源电压时，F3输出高电平，F4输出低电平，单向可控硅的控制端没了触发信号，当交流电压过零时就被关断，灯熄灭。

装好的成品如下图所示:
