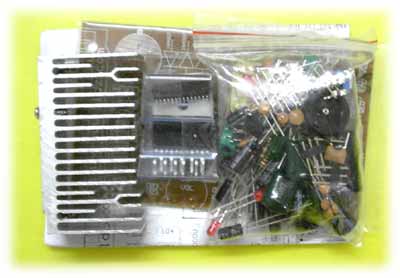

CXA1238FM收音20W功放套件,收音部分采用CXA1238M集成电路,功放部分采用TDA2004集成电路,配有特制的高效优质散热器。全部采用正规厂家生产的优质元件,本电路板既是高保真功率放大器,又是高品质FM收音机,放音效果完全达到汽车音响效果。装配过程有一定的难度,建议有一定基础的朋友购买。
本板特点:
1、一板两用,既可当收音机用,又可以当立体声功放用。
2、 立体声收音是指能接收调频立体声广播并还原出立体声。
3、立体声是指具有两个独立的声道,能对两路声音分别放大。
4、立体声又称双声道,必须使用两个音箱。两个声道声音不同。
5、立体声兼容单声道,即用两个音箱播放的音乐不一定是立体声。
6、本板设计时已经充分考虑到了实用性,追求小巧合理,方便大家改装。
7、本板已经带有整流滤波,输入输出插座。可以接交流电也可以接直流电。
8、本板上预留了很多电路关键点的插针,方便大家各种扩充和开发。用户可以方便的从板上接入信号、接出信号,可以方便的应用本板做更多实验、制作。
本收音功放套件配有元件清单,制作说明,电路原理图及原理。通过对一收音、功放的安装、焊接、调试、了解电子产品的装配全过程,训练动手能力,掌握元器件的识别、简易测试,及调试工艺。

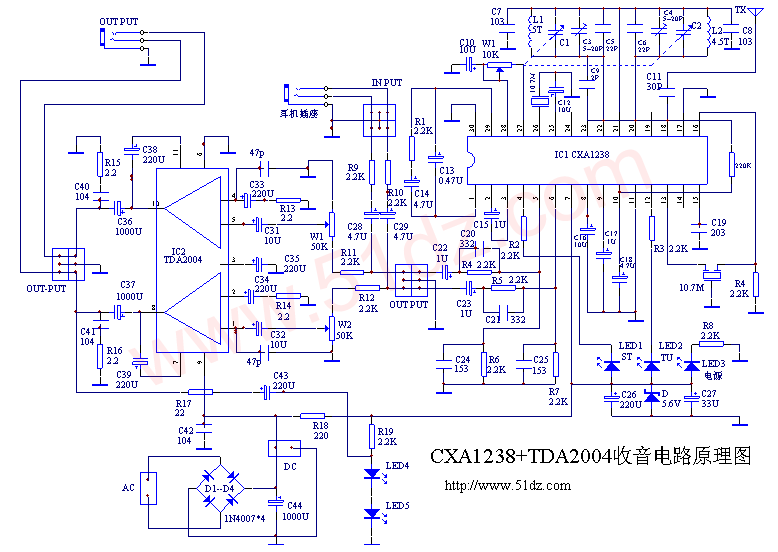

电路原理图如下:
对照原理图看懂装配接线图,了解工作原理,图上符号,并与实物对照,认真细致的安装焊接,排除安装焊接过程中出现的故障。
我们的追求:希望大家学到知识和技术,玩就是在学习,玩就能创造价值。
装好的成品如下图所示:
本板采用大面积铜皮走线,将用户最怕的起铜皮可能性降到了最低,同时电路板铜皮的导电性能也有一定的提升。
本板可以将收音信号用多种方式放大,仅用一个跳线就实现BTL输出,成倍(理论值是平方倍)的增加输出功率。
本板不增加任何其它电路板和其它元件就可以做成一个无线接收广播、无线喊话器、FM收音机、高保真双声道功率放大器。
