4017数字集成电路，十进制计数/分配器。
应用特点：是约翰逊十进计数器，兼有译码输出。除可作十进制计数器、分频器外，还可作译码显示和脉冲分配器。
数字集成电路，十进制计数/分配器。

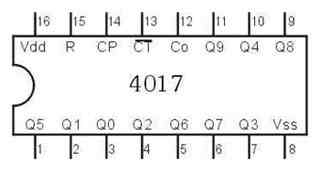

引出端功能符号
CO：进位脉冲输出端
CP：时钟输入端
CR：清除端
INH：禁止端
Q0-Q9 计数脉冲输出端
VDD：正电源
VSS：地
真值表
输入输出
CP INH CR Q0-Q9 CO
× × H Q0
↑ L L
H ↓ L
计数
计数脉冲
为Q0-Q4
时：CO=H
L × L
× H L
↓ × L
× ↑ L
保持
计数脉冲
为Q5-Q9
时：CO=L

/
10
0+

十进制计数／分频器CD4017，其内部由计数器及译码器两部分组成，由译码输出实现对脉冲信号的分配，整个输出时序就是O0、O1、O2、…、O9依次出现与时钟同步的高电平，宽度等于时钟周期。
CD4017有10个输出端（O0～O9）和1个进位输出端～O5-9。每输入10个计数脉冲，～O5-9就可得到1个进位正脉冲，该进位输出信号可作为下一级的时钟信号。
CD4017有3个输（MR、CP0和~CP1），MR为清零端，当在MR端上加高电平或正脉冲时其输出O0为高电平，其余输出端（O1～O9）均为低电平。CP0和～CPl是2个时钟输入端，若要用上升沿来计数，则信号由CP0端输入；若要用下降沿来计数，则信号由～CPl端输入。设置2个时钟输入端，级联时比较方便，可驱动更多二极管发光。
由此可见，当CD4017有连续脉冲输入时，其对应的输出端依次变为高电平状态，故可直接用作顺序脉冲发生器。
