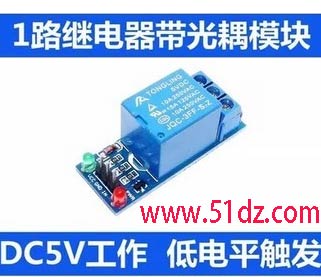

5V1路继电器模块
商城价格：￥4.90 元　　免费注册有礼送
贵宾价格：￥4.17 元　　加入贵宾更优惠
单件重量：16 克（仅供参考，包装重量另计）
　 货源充足 支持零售 　　加入收藏　　我要评论
点这里将商品放入购物车　

如果您喜欢该商品，您可以放入购物车！当您选好商品后，您可以留下您的地址和电话并提交订单，本站会按顺序处理！

请您放心，提交订单并不表示必需购买。 提交订单仅仅是信息交流的一种方法，仅仅只代表了您临时的潜在需求，您完全可以决定不购买，并且不需要任何理由。

注：本站图片仅供参考！因各种原因，图片与实物不一定相符，不便之处敬请谅解！我们会尽快改良！

本模块5V继电器，低电平触发

产品介绍：

1、本模块符合国际安全标准，控制区域与负载区域有隔离槽；

2、采用松乐正品继电器；

3、具有电源和继电器动作指示，吸合亮，断开不亮；

4、信号输入端有信号时，公共端与常开端会导通；

5、可以用作单片机开发板模块，可以用作家电控制；

6、控制直流或者交流信号，可以控制220V交流负载；

7、有一个常开和一个常闭触点；

8、蓝色KF301端子接控制线更方便。

9、小板PCB尺寸：3.2cm * 1.7cm。

关于高电平与低电平触发方式的说明，不明白的朋友请看一下：

高电平触发指的是信号输入端与地之间有电压的触发方式，可以理解为信号输入端与VCC正极短路触发的一种方式；

低电平触发指的是信号输入端与地之间的电压为OV的触发方式，可以理解为信号输入端与GND负极短路触发的一种方式

模块接口：

输入部分：

VCC:接电源正极（按继电器电压供电）

GND:接电源负极

IN: 继电器模组信号触发端（低电平触发有效）

输出部分： 常开端（NO）:继电器常开端，继电器没有吸合时，与公共端断开，吸合时与公共端接通；

公共端(COM):继电器的公共端；

常闭端(NC): 继电器的常闭端，继电器没有吸合时，与公共端接通，吸合时与公共端断开。

高电平与低电平含义：

高电平触发指的是信号触发端（IN）与电源负极之间有一个正向电压，通常是用电源的正极与触发端连接的一种触发方式，当触发端有正极电压或达到触发的电压时，继电器则吸合。

低电平触发指的是信号触发端与电源负极之间的电压为OV时，或者说触发端的电压比电源正极的电压更低，低到可以触发的电压时，使继电器吸合，通常是将电源的负极与触发端连接的一种触发方式，使继电器则吸合。
