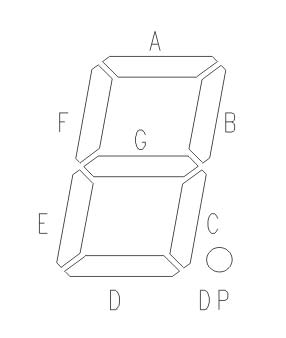

数码管分为共阳型和共阴型，共阳极型就是发光管的正极都连在一起 ，作为一条引线，负极分开。本数码管就是超高亮共阳八段数码管：八段数码发光管就是8个发光二极管组成的，在空间排列成为8字型带个小数点，只要将电压加在阳极和阴极之间相应的笔画就会发光。8个发光二极管的阳极并接在一起，8个阴极分开，因此称为共阳八段数码管。
怎样测量数码管引脚，分共阴和共阳?详见如下：
LED数码有共阳和共阴两种，把这些LED发光二极管的正极接到一块（一般是拼成一个8字加一个小数点）而作为一个引脚，就叫共阳的，相反的，就叫共阴的，那么应用时这个脚就分别的接VCC和GND。再把多个这样的8字装在一起就成了多位的数码管了。
找公共共阴和公共共阳首先，我们找个电源（3到5伏）和1个1K（几百的也欧的也行）的电阻， VCC串接个电阻后和GND接在任意2个脚上，组合有很多，但总有一个LED会发光的找到一个就够了，，然后用GND不动，VCC（串电阻）逐个碰剩下的脚，如果有多个LED（一般是8个），那它就是共阴的了。
相反用VCC不动，GND逐个碰剩下的脚，如果有多个LED（一般是8个），那它就是共阳的了。
数码有尺寸大小之分，所以价格也各不一样，本数码管8字高度：0.56英寸 / 14.20mm，大小：12.6×19mm，一个1.4元，欢迎大家选购。
