通过对一功放的安装、焊接、调试、了解电子产品的装配全过程,提高动手能力,掌握元器件的识别、简易测试,及整机调试工艺。对照原理图看懂装配接线图,了解工作原理,图上符号,并与实物对照,认真细致的安装焊接,排除安装焊接过程中出现的故障。装好后就是一个小小的功放,装入的盒子就成了一个小巧玲珑可爱的微型有源音箱。
有关详细说明请参见/f/xs/otl.swf,此文件是一个FLASH,大家可以下载这个文件保存在自己电脑中,以后不上网时也能看。在/f/xs/otl.swf上点鼠标右键,选择“目标另存为……”就可以保存在您的电脑。以后双击这个文件,就可以打开。(如果您的电脑提示不知道用什么软件来打开,请您选择用Microsoft Internet Explorer打开即可。)

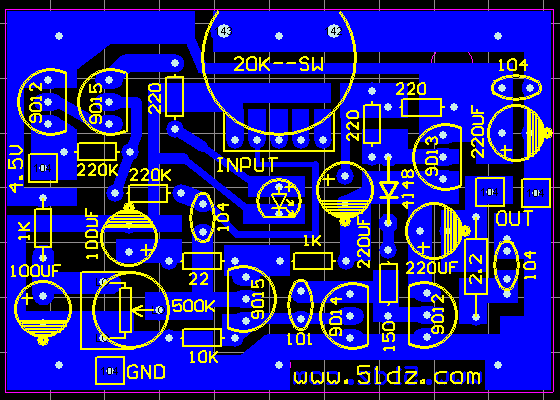

下面是PROTEL99SE中的PCB截图:

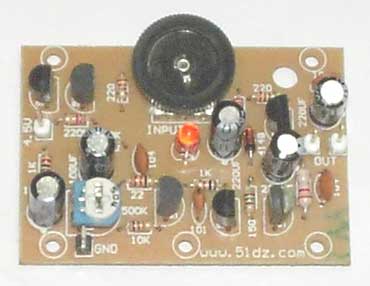

电路板成品图:

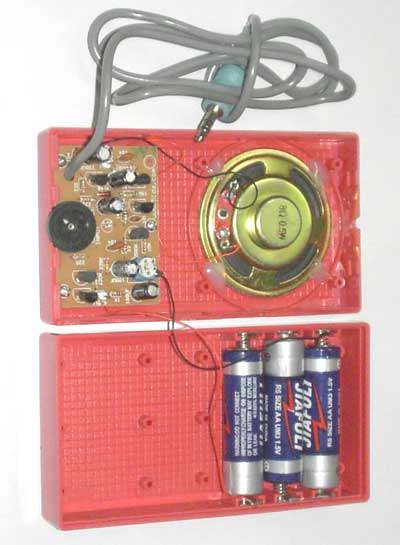

安装好电品图:
本功放电路套件特别适合初中生、职业学校的学生、大学院校的学生动手制作,本站长年低价提供电路板以及各种套件,欢迎选购制作,批量价优。
详细制作说明请点击下载:
|
