简易金属探测器套件，电路板重新改版，用的0.8mm双面玻纤板做的，探测效果达前本站有史以来的、空间的好效果！用途：游戏娱乐、安全检查、搜查身上的金属制品，包括手机、管制刀具等，根据本制作原理，还可以设计制作出汽车探测、流量统计、电梯楼层控制、生产设备位置检测、生产设备开发设计、电子产品设计、游乐设备开发、金属接近开关、人体内金属探测（有很多避孕环是金属做的，还有部分红军老战士体内可能还有金属子弹，未来身体内装金属器官的情况将会很多）、山内寻金元宝探测、寻找战国青铜器、寻找秦朝表铜镜、寻找毛泽东用过的金属手枪等等。

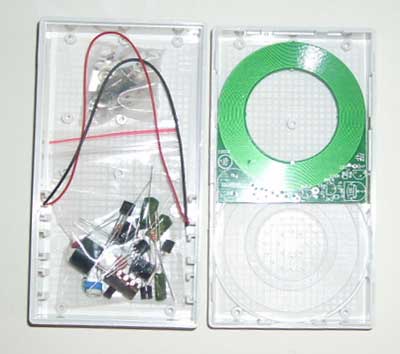

套件说明：双面玻纤印刷电路板1块，所有元件一袋,导线，螺丝弹簧，原理图，元件清单，原理制作说明、外壳等等。

效果：本简易探测器能轻轻松松的、稳定可靠的控测距离线圈平面（线路板）2.5CM左右的金属硬币、钢板、铁板、铝板、电脑光碟等，这中间可以阻隔木板、书本、报纸、玻璃、地面砖、泥土、砂子、自来水、燃油、皮肤（手掌）、衣服、空气、灰尘等等等等金属以外的物体，实际试验最大探测距离可以达到5CM甚至更远，可以隔着衣服探测出口袋的手机、钥匙、硬币。如果需要更远的探测距离和更高的灵敏度，请大家自行制作探测线圈，探测线圈的直径越大，探测距商就会越远；探测线圈的Q值越高，对小金属分辨能力就越强。

本探测器的线圈有效直径大约是4CM，线圈Q值和直径跟探测距离的关系还有待大家来进行实验探索，一般来说，采用本探测器原理制作的金属探测器，最大有效探测距离约等于探测线圈的直径。（本简易金属探测器的制作实践，对大家学习电子技术的帮助是非常有用的，是学习模拟电子技术的推荐的必备实验！）

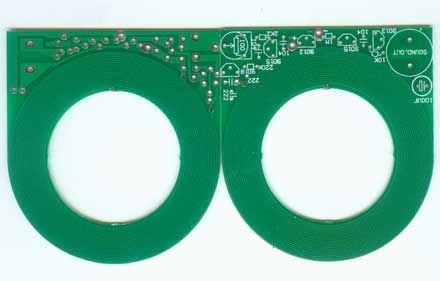

光板如下图所示：

本金属探测器原理的用途举例一：如果要在某路面探测是否有汽车经过，由于汽车底盘离路面有0.5米或以上的高度，加上水泥会掩埋5-10CM的深度，因此，在地面掩埋直径1米的线圈就可以稳定准确可靠的检测出上面是否有汽车存在，这在公路流量统计、停车场禁停区域统计是很有实用价值的。

本金属探测器原理的用途举例二：在电梯控器的每楼层都必需一个传感器，检测电梯是否到达了停止位置，如果采用机械行程开关的话，会存在寿命和可靠性因素；如果采用光电耦合器的话，就会存在长时间灰尘沉积故障；因此，最好的方法就是安装一个金属探测器，根据金属的有无来确定电路的通断。这在很多设备、机器中都会有很高的实用价值。

金属探测器制作原理： （为了防止网上抄袭，网上公布的图纸资料仅供参考大家参考，请大家谅解！）

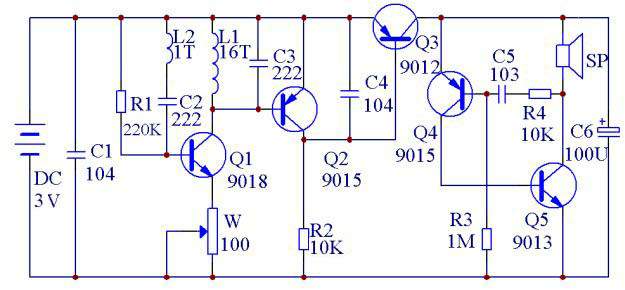

Q1、L1、L2、C2、C3、R1、W组成高频振荡电路，调节电位器W，可以改变振荡级增益，使振荡器处于临界振荡状态，也就是说刚好使振荡器起振。

Q2、Q3组成检测电路，电路正常振荡时，振荡电压交流电压超过0.6V时,Q2就会在负半周导通将C4放电短路，结果导致Q3截止；当探测线圈L1靠近金属物体时，会在金属导体中产生涡电流，使振荡回路中的能量损耗增大，正反馈减弱，处于临界态的振荡器振荡减弱，甚至无法维持振荡所需的最低能量而停振，使Q2截止，R2给C4充电，Q3导通，给Q4、Q5组成的音频振荡电路供电工作，推动蜂鸣器发声。根据声音有无，就可以判定探测线圈下面是否有金属物体了。

根据这一原理，本电路可以有效的改装成接近开关，用于电梯楼层控制。（很多场合不适合用光电开关，因为受到环境灰尘的影响，会挡住发光器件和受光器件。）

       本机L1、L2采用印刷板上的铜皮导线形成电感，无需大家自己制作电感，简单，成功率极高！电路刚用十多个元件，只要安装无误，一般都能正常工作。安装好后接上电源，调节电位器到刚好不发声（不靠近金属的情况下）用印刷板天线靠近金属，此时应该发声，远离金属后应该停止发声，若远离不能停止发声，应该把电位器逆时针方向调一点点再试，直到符合要求为止。适当的改变C5的容量可以改变发声的频率。

本板有配套的盒子。在装入盒子时要把盒子里的六根柱子剪掉，使板尽量的贴近外壳，这样能使装入盒子后探测距离会有较大的探测距离。

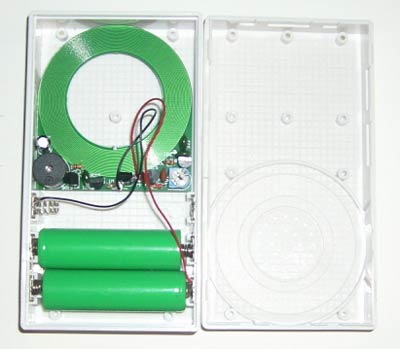

装好的成品如下:电池是不配的，推荐用3V供电.
