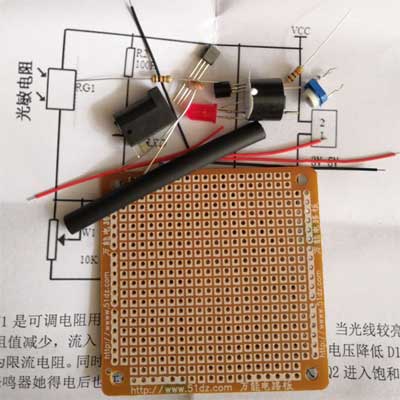

智能光控声光报警套件，利用光敏电阻感测环境亮度，当光线较亮时发出声光报警，效果不错，这是专为学生、电子初学者学习实练电子技术做电子实验配套的套件，电路简单，按照原理图装好就可测试其功能。注意：本站配的是散件电路板是万能板，自己根据原理图想怎么焊接就怎么焊接，比较灵活，介也有一定的难度，欢迎大家试作。
工作电压：3V-5V

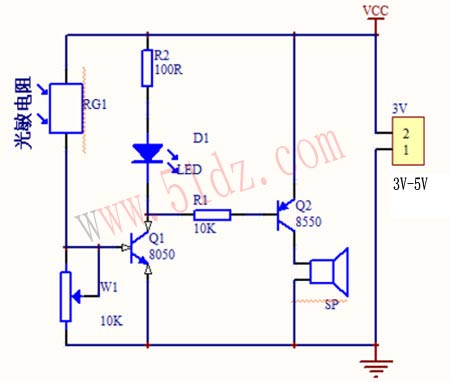

二、电路原理图及原理

W1是可调电阻用于调节感应灵敏度，RG1为光敏电阻，当光线较亮时光敏电阻阻值减少，流入Q1的基极电流较大，三极管集电极的电压降低D1被点亮，R2为限流电阻。同时通过R1流入Q2的基极电流也较大。Q2进入饱和状态。SP1是蜂鸣器她得电后也开始鸣响报警。

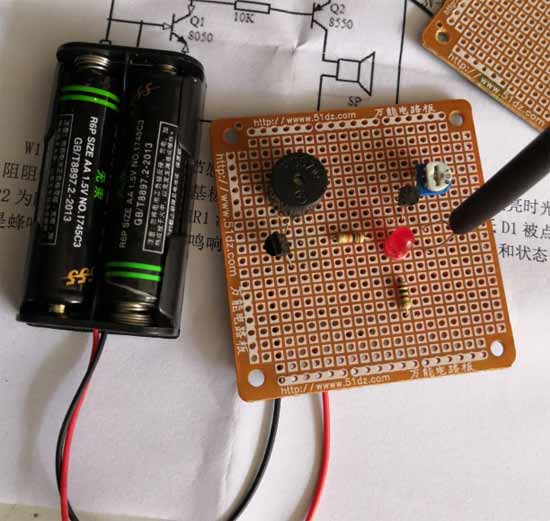

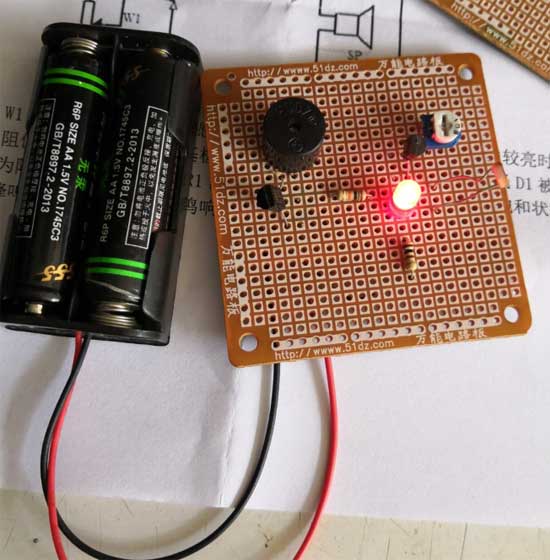

装好正见图：

白天光线比较强给光敏电阻套上一个黑色的胶管遮住就看不见光了，也就不发光和报警了。

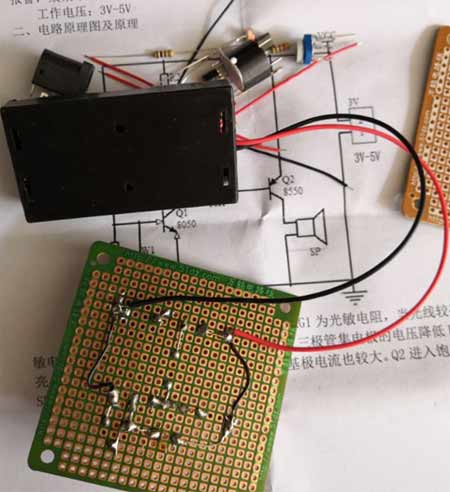

焊好的背面图，因为电路比较简单，大家可以焊得更漂亮美观一些。

S8050  NPN型 ；S8550  PNP型 TO-92封装  管脚图

注意：用万能焊焊接，随意也有难度，8550和8050的位置不要弄混了，脚的引脚图如右图，三极管有字的一面面向我们时，左边起E、B、C三脚，这个电路不是很复杂，只要你看懂原理图，按照原理图安装无误，是一次成功的。
