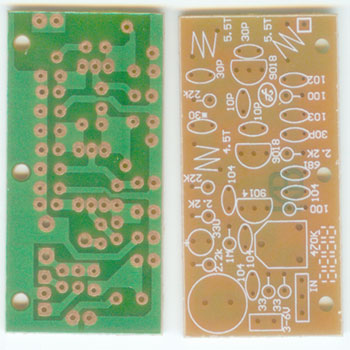

新3管无线话筒板，新电路板，进行了重新排版布线，这是在以前的第一代、第二代、第三代的基础上改进出来的最新款的板，这使得无线话筒的工作效果更好。FM调频工作方式，用普通的收音机即可收听。
本站那几款板库存售完后将不会再生产，以后都是这款板了，并且这款板没有印上本站网址，适合电子爱好者批发后再零售。
工作原理：话筒把声音信号变为电信号后，先经一级音频电压放大再送调制级，这样可以拾取更远更微弱的声音。振荡调制后的高频信号再经一级调谐功率放大才送天线发射，发射距离更远及减少手碰天线对振荡级的影响，减少谐波。按照本电路装好后，频率大概在85MHz左右，只需把线圈L的匝距拨开一点，使其振荡频率工作在88MHz—108MHz之间即可，就可以配合FM收音机接收到该高频信号，并从该高频信号还原出声音信号。
本板另外装有外接音频插座及可调电阻调节输入音频信号的衰减量，这适合做MP3、MP4、电脑的音频发射器。备注：本站的老客户就知道了，五一电子是做无线话筒元件包邮购工作最早的、品种最多的、数量最大的电子元件邮购服务商家，信誉是有保证的，请大家放心邮购！
一、性能参数：
频率范围：80MHz—108MHz （按电路图参数，调整线圈匝距）
工作电压：1.5V –9V
发射半径：大于100米 （ 4.5V电压，普通收音机接收，无线话筒天线为50cm长的细导线，在高楼房住宅区做的实验）
电路原理图和制作说明请参考：
