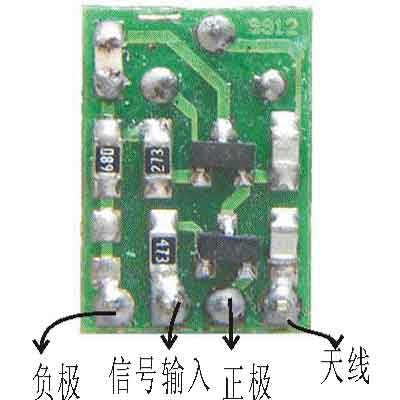

无线发射模块12， 该发射模块体积小，工作电压范围极宽（3V－12V），发射功率大，功耗低，广泛应用在简易数据无线传输，无线遥控，防盗报警等场合。
性能指示：
工作频率：315MHz。 调制方式:调幅方式发射。
发射功率: 50MW。 工作电压: 3-12V。
工作电流: max≤30mA(12V) ；min≤2mA(3V)
尺寸:17×11mm。
引脚代号 引脚名称
1 电源+5V
2 负极
3 接收信号输出
4 2272输出VT
5 2272输出10
6 2272输出11
7 2272输出12
8 2272输出13
9 2262编码输出
10 接收天线25cm的导线
11 发射天线25cm的导线
12 悬空
2262 2272编解码IC应用原理简图以及振荡电阻对应表格如下：
/pic/baoj/jf001.jpg
地址码的学习和删除通用方法
学习的方法:一直按住学习按键不要松手大约4秒钟以后,学习指示灯亮,然后松开学习按键,按遥控器的按钮,如果学习成功指示灯会立即熄灭,学习不成功指示灯不会熄灭,过5秒钟自动退出学习状态.每学习一个遥控器,需要重复以上的操作.
删除的方法：一直按住学习键7秒钟左右不要松手，学习指示灯亮闪烁3次后，以前学习的地址码都会删掉。
无线发射和接收工作的必要条件
1. 发射和接收的频率要绝对一致.如:315MHz或者433.92MHz
2. 编解码IC的型号要求能够配对.
3. 编解码IC的振荡电阻要符合技术要求.
4. 编解码IC的地址要一一对应.
5. 编解码IC的数据要一一对应.
6. 发射和接收电路的工作电压要符合技术要求.
