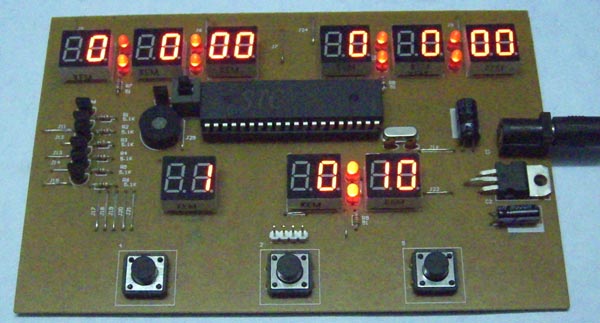

日光灯下拍的照片：(电路板上R7、R8、R9标注为51，改为使用2.2K的)

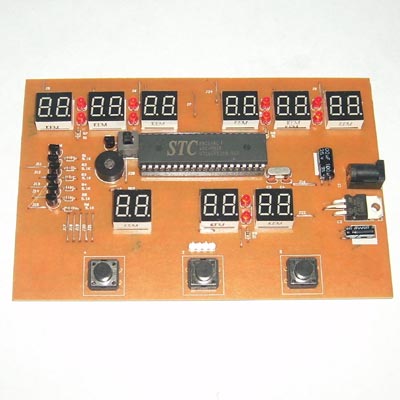

 成品板68元，接通电源即可工作，元件包58元，需要自己组装后才能工作，现在象棋程序都已经写好了，大家装好就可以用了。值此计时器推出之际，顺便赠送象棋四大名局给大家，这是一个FLASH，点了棋局名后，就可以点下一步上一步了。

经过几个月的努力，终于完成这个FLASH，以后有时间的话，我要将它做成打谱一体的，因为我觉得用虚拟机很多电脑不支持，还需要安装，而采用JS加CSS的，文件太多，消耗服务器资源较大，而FLASH播放器基本上已经普及了，只需一个FLASH，体积又小，文件又小，用起来又很方便。先给大家演示一下。

/7.swf

使用说明：

1、给板接通7-12V的直流电源，这时板上A、B、C、D四区数码管分别显示0：00：00、0：00：00、1、0：00；表示预备状态，A区表示红方累计时间，B区表示黑方累计时间，C区表示当前步数，D区表示当前步所用时间。

2、此时红黑方任意方按自己的按键，对方累计时间秒点闪动，当前时间从0开始计时，表示对方应该行棋，5秒后计时器开始发出警告音，10秒后停止计时并长响报警表示超时为负。

3、如果红黑方在10秒之内能完成走棋，并立即按下自己的按键，当前步走时会累加到自己的累计时间，同时对方计时开始。如果时间小于5秒，累加时间按5秒计算。

4、走棋结束后，按中间按键2秒后松开，可以全部数据清零，进行第二盘计时。如果再按中间键2秒后松开，可以进入设置状态，可以设置每步最长走时间，可以设置报警剩余时间，可以设置发声方式，计时设置模式。

如果用户对以上程序的功能不满意，则只能是自己重新在写，有了本站的单片机开发板就可以进行该项工作了，本站提供相关的技术培训，收费300-1500元不等。

注意：要让象棋计时器能够工作，用户必须写单片机并烧录到芯片中，如果用户不会单片机，请千万不要买本元件包，或者购买已经有写好程序的单片机芯片，有能力的用户自己也可以编，如果用户的程序写得很好的话，最后还可以卖给本站，或者卖给本站的其他朋友。

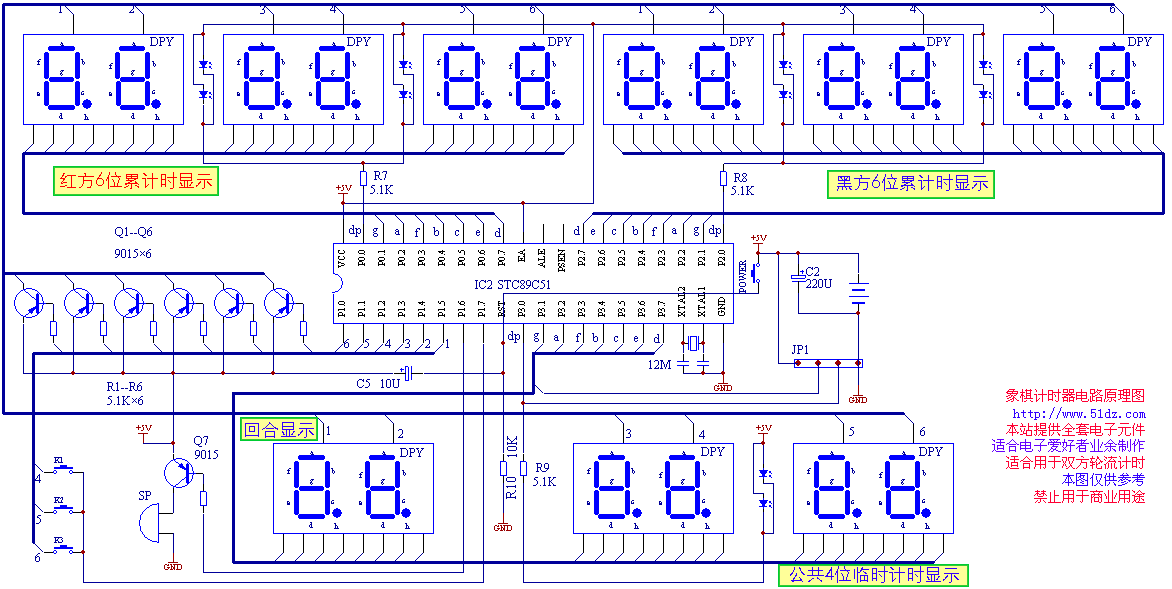

原理图如下:(R7、R8、R9改为使用2.2K的)

以下是本原理图制作成功后，再写入单片机程序后，可以实现的功能：（外行朋友请注意：购买本板后是不能用的，还有，本板的程序会比本板贵得多得多！以下是本站委托本站网友写的程序，大部分功能基本上已经达到！）

1、要求用汇编语言写成，详细注解和子程序功能说明，方便以后做程序的修改和功能调整。

2、画一个框图，也就是流程图，方便以后做程序的修改和功能调整。

3、硬件组成：一个40PIN芯片和六个三极管带动18个LED数码管，另有三路按键和一路声音输出。

4、本硬件原理图是经过我仔细设计的，本来可以接6路按键，但受外观限制，只用三只按键。

5、我估计这是硬件成本的最低方案，本站保留本原理图原创著作权，他人不得用于商业用途。

6、功能要求：按键手感舒适，防抖动效果良好，不会产生误操作（或者小于2%，我自己写的程序最佳状态可以达到计算器效果，误操作小于1%。）。

7、板上左上六位数码管显示红方累计时间，时间不会走动，仅显示红方走时的时间和。

板上右上六位数码管显示黑方累计时间，时间不会走动，仅显示黑方走时的时间和。

进入计时状态后，所有数码管为0，回合数显示1，四位临时记时开始按秒记时。

8、K1、K2、K3分别为红方OK、开始、黑方OK键，计时状态时，红黑方走完棋后按自己的OK键，自己的走棋时间累加，对方开始计时。对方计时时，按自己的OK键无效，按K2键，可以暂停计时，再按K2可能接着走时（相当于封盘）。每次对方计时时，回合数加1，回合数最小值为1，最大值为199，由于只有两位数码管，第100回合及以上只显示后两位，百位数隐藏，但回合数以2秒的频率闪动，即亮一秒，灭一秒，以示区别现在是第100以内的回合，还是第100以外的回合。
（说明：奇数一定是先手方，耦数一定是后手方）

9、计时状态时，2位公共秒点亮半秒熄半秒，同时被计时方的累计时的4位秒点亮半秒熄半秒，等待方的秒点长亮。

10、计时状态按一下K2进入要封盘状态，全部LED管闪动，秒点状态不变，以区别轮到哪方走时，封盘状态时;封盘状态时，全部LED闪动3秒后，再显示1秒设定的规则（规则不闪），如此反复。

11、封盘状态时，5分钟无操作，自动进入睡眠（关机），下次按POWER时醒来，状态不变。

封盘状专时，再按K2进入续盘，续盘就进入走正常计时状态，各计各的时间。

12、封盘时，长按K2两秒后松开，全部LED清零，回合变成1，等待计时，进入新的一盘初始状态的封盘状态，再按一次K2就可以正常计时。

13、新的一盘的初始状态的封盘状态时，长按K1两秒后松开，进入设置状态：
此时，全部秒点长亮，从最上的左向右数，12位显示每步棋的最短时间，在1-15秒内设定；34位显示倒计时报警时间，在3-60秒内设定；56位显示声音状态设置，在1-7设定{其中1表示全静音，2表示仅有按键音，3表示倒计时5秒响一次（响1秒），4表示倒计时2秒响一次（响0.5秒），5表示1秒响一次（响0.4秒），6表示1秒响两次（响0.2秒）。按键音全部都是响0.2秒。}；78显示两横，表示无意义；9/10/11/12分别显示每步棋的最长时间的分钟数和秒钟数，任何一方走时超过了该时间即算输棋。一旦有人输棋，停止计时，报警长响。

14、进入设置状态时，按K1，可以让每步最少秒数、倒计时报警时间、声音方式、每步最长时间的分或者秒这五个数轮流闪动，按K3可以让闪动的数加1并且循环。

15、设置状态时，按K2可以退出设置到封盘状态，等待启动计时。

16、任何状态，长按k2五秒钟以上，自动进入封盘状态并睡眠，等待下次使用。每次复位开机后是显示上次的封盘状态，然后长按K2两秒松开可以初始化计时器，初始化后可以通过K1/K2进入相关设置，不论设置与否，不是在设置状态也不是在计时状态就是在封盘状态。

17、睡眠后，整机电流小于0.1MA,这时只有硬件复位（POWER电源开关）才可以开机，POWER永远只能开机，不能关机。

18、计时状态时，已经分出胜负，声音长响15秒后停，再空闲5分钟后，初始化计数封盘并自动睡眠，以便一次一开机就可以进入计时状态。

 以上是我对这个象棋计时器的设计要求，我自己认为已经是比较完美的功能了，不知你是否还可以给点改良意见。
以上还没有要求记录全部的历史数据和当前盘的历吏数据：
应该要求是可以查看最近20盘的战绩的，只不过我担心你的水平还不能完成，如果你可以完成的话，就在上面加多一个状态：历史查看，可以查看最近20盘的规则（最短时间和最长时间）和走时总时间、总回合以及谁胜谁负（记录1盘8字节足够）。（这个功能很重要！下一版本中一定要加上去，所以，这次请你将程序一定写规范一点，条理清晰，注解详细，子程序也要说明清楚，希望你写
的程序在以后的象棋电子棋盘程序中也能有用，让你有最大收获，让我有最大回报。）

或者还可以查看当前盘的最近50步的用时（记录一步用时只需要2字节）。STC89C51内有512字节内存，内存多的是。
