该声控实验板使用电池供电,实验过程安全,适合初学者和学生安装.平时小灯泡熄灭.当周围环境有一定强度的声音信号,小灯泡点亮,经过一段时间的延时后,小灯泡熄灭。
电路原理：

R1为话筒MIC的偏置电阻，R2、R3使Q1处于临界截止状态，当话筒MIC接收到音频信号后，通过C1耦合给Q1基极，在音频信号的正半周加深Q1的导通，Q1还是导通，同时把Q2的基极电位拉低，Q2截止，对电路没有多大影响；在音频信号的负半周使Q1反偏压截止，Q2导通，Q3也导通，小灯炮点亮。由于电容C1充放电需要一个过程，所以小灯炮点亮后会延时一段时间。调整C1的大小可以改变点亮后延时熄灭的时间，容量小延时时间短，容量大，延时时间长，可以在1微法到几百微法选取。改变R2阻值的大小可以改变Q1临界截止度，也就是改变灵敏度，阻值大，灵敏度高。

 爸爸妈妈在带小孩的时候，常常要半夜起床给婴儿换尿布。如果开着灯睡觉，既浪费电能又影响睡眠；关灯以后，半夜又要摸黑起来开灯，如果碰上停电则更是不方便。
婴儿声控小夜灯使用电池供电，小灯炮照明，这样一不会受停电影响，二不会因为太亮影响或者刺激到婴儿。由于每天夜里工作的时间不是很长，因此一对电池可以用好几个星期甚至几个月。将元件按图插好，接好电源，对着话筒说话，灯泡一般都会亮。

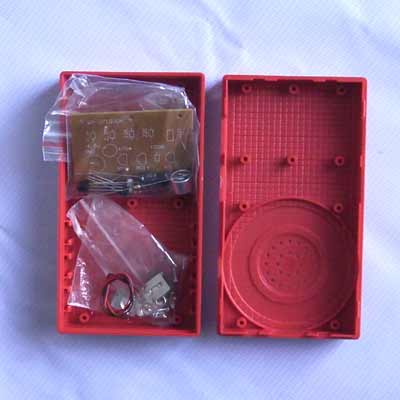

本套件包含印刷电路板，原理图，元件清单，元件，外壳、螺丝，电池弹簧片、导线、制作步骤说明。欢迎大家制作选购。
