1691 FM收音套件， CXA1191(1191一样)是SONY公司开发的AM/FM收音机集成电路，（这里只用FM接收部分）。该集成电路灵敏度高，带调谐指示，电子音量控制及功率放大电路，和CXA1691可以直接互换。

参数说明：
工作电压：2-7.5V  静态电流：9mA  频率范围：88.0MHz--108.0MHz

 FM广播信号经天线接收后由C1、C2、C3、L1组成的带宽滤波电路滤波，除去88.0MHz--108.0MHz以外的信号，然后从IC的12脚输入到内部进行高频放大，再经9脚外围元件C5、PVC、L2选频回路选出要接收的广播信号去与7脚外接的C6、PVC、L3、C7组成的本振回路混频，从IC CXA1191的14输出10.7MHz的中频信号，经10.7MHz的中频滤波器滤掉10.7MHz以外的信号后从17脚输入到内部进行中频放大，后经内部电路和2脚所接的陶瓷晶振组成的鉴频电路鉴频，从23脚输出音频信号。23脚输出的音频信号很小，通过C16再从24脚送入内部进行音量控制、功率放大后，最后才从27脚输出，经C19推动喇叭发声。15脚为波段选择引脚， AM接收时接地，FM接收时接103瓷片电容对地。19脚为调谐指示引脚，收到一定强度的信号后输出低电平。4脚为电调音量控制端。

电路原理图和原理：

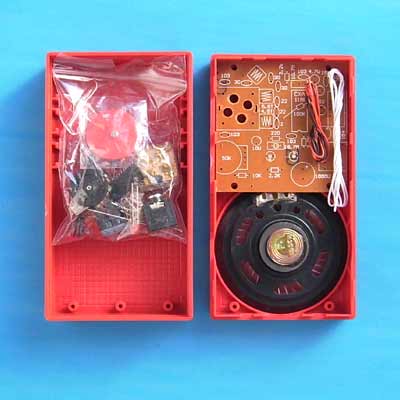

下面图片为本站装好的成品，你购买后，要通过自己装配才可以。

  装配注意事项：电路原理图中的C18陶瓷电容，不能按照线路板上的安装位置安装，必需按图示位置焊接在板背后。为什么？该电容主要用来给高频信号提供短路回路，以滤除残余在音频信号中的高频信号，改良音质的同时也有一定的去加重作用，但是，该电容的冷端（地线、公用线或者靠近地线、公用线的一般俗称为冷端）距离1191IC的地线路太长，高频信号在这段线路板上产生了较高的压降，该压降反馈到输入端，导致IC内部信号放大电路阻塞从而产生杂音。因此，大家以后在设计线路板时，一定要考虑信号的回路，每个信号都有自己电流回路，而信号之间最好不要互相影响。现在很多集成电路都是数字和模似混合集成电路，既有数字接地，又有模拟接地，有的还有前级地、后级地，大家在设计电路时一定要多花心思，必要时可以做试验再改良。
