CXA1238 FM立体声收音套件：电路板规格：55×55mm，  收音部分采用CXA1238集成电路，音质优美的FM收音，功放部分采用2822集成电路，本站有配套的光板和不带外外壳的套件出售，大家可以在站内搜索相关产品及文章。下面图片为本站装好的成品，你购买后，要通过自己装配才可以。（使用少数贴片元件，同时也可以练习一上贴片元件的焊接）

套件配套说明：电路板一块，原理图，元件清单，所有元件，制作说明，外壳。

光板如下：

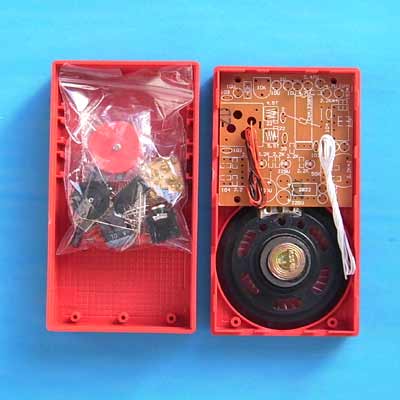

装好的成品图片如下：

   原理和原理图从变压器输出的交流电输入到AC插座，由D1—D4组成的整流桥整流后，输出直流电给整机供电；直流电从DC插座输入。C31、C21、C26为滤波电容，给功放IC 2822和收音集成电路CXA1238供电。CXA1238为SONY公司开发的带AM和FM立体声超外差接收电路，这里只采用了FM立体声接收功能，所以波段选择引脚15脚应为高电平（如为接收AM波段的该脚接地）。高频信号经天线、C8耦合到信号输入引脚18脚，经内部放大，20脚外接的C3、C-4、C-5、L2调谐选出要接收的频率信号送到混频级，22脚外接的C2、C-1、C-2、L1组成本机振荡电路，产生的振荡信号也送入混频级和接收信号混频，从16脚输出10.7MHz的中频信号，经三端陶瓷滤波器滤除10.7MHz以外的信号后从13脚送回内部进行中频放大和立体声解码，最后从5脚、6脚输出左右声道的音频信号送往音量调节电位器，再送由TDA2822组成的功放电路进行音频功率放大，最后从耳机插座输出推动耳机或喇叭发声。
