触摸延时开关制作资料：只要人手一碰开关的金属触摸端，灯就会点亮，经过一段时间的延时后（可以调节），灯自动熄灭。这种开关被广泛地运用于楼梯、走廊、过道等场所。采用单线出入，可直接替代原来的普通开关，不用另外接线。

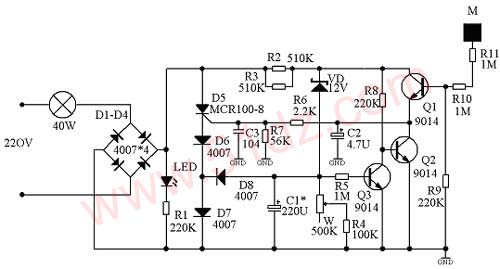

一、电路原理图及工作原理：

    市电经过灯泡和全桥整流后一路加在单向可控硅D5上，由于一开始D5无触发控制信号，呈关断状态；另一路经R2、R3给本电路供电。初始状态下，Q1的基极为低电平截止，稳压管VD由于上端电压高于12V导通给C1充电，很快C1上就充到了电源电压，这个高电压经R5输入到Q3的基极，Q3导通，Q2截止，D5关断，灯泡熄灭。当人体触摸电路的触摸端时，人体的感应信号经R10、R11输入Q1的基极，Q1导通，电源电压通过Q1、R6，加在可控硅D5的控制极，可控硅导通，电灯点亮。由于D5的导通把本电路的电源电压拉低，稳压二极管VD不能再反向击穿导通，C1一路经W、R4放电，一路经R5维持Q3导通。在这个过程中，人体的触摸信号只需一个瞬时即可，这是因为，当人体的触发信号来时，C1上的电压很快就充到了电源电压，而这时即使人体的触发信号消失，但由于二极管D8的左边电压比右边电压高，C1只能通过W、R4进行放电，所以C1上将维持一段时间的高电平，这个高电平将维持单向可控硅导通，这就是延时的效果，灯亮后所能延时的长短取决于C1上维持高电平的时间长短，所以选择C1、W和R4的组合，可以控制延时的长短。当C1上的电压放到不能维持三极管导通时，Q3截止，Q2导通，单向可控硅的控制端没了触发信号，当交流电压过零时就被关断，灯熄灭。按上面参数，调节电位器W延时时间大约在20秒到120秒之间。

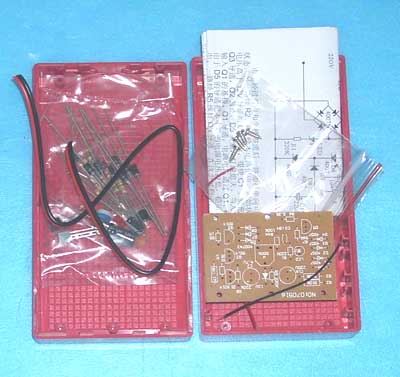

套件详细资料：印刷电路板，原理图，元件清单，元件，原理说明，制作说明、外壳等等。
