大家看到的图片中的文字是用电动机带动LED转动，用单片机控制LED点亮和熄灭来形成文字的，这些文字一看上去，就象悬浮在空中的文字，上下左右无牵无挂，给人以美好的回忆和享受。而对于电子爱好者来说，自己制作成功这样的作品，给你带来的开心和喜悦简置无法形容。 如果用于广告展示、产品介绍，既吸引人的眼球，这也算是宝贵的回报了。

电路板安装的示意图：

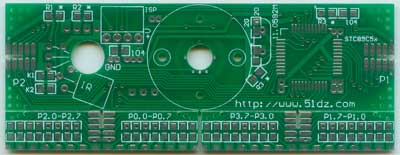

本价格出售的仅仅只是最核心的元件——电路板！本电路板制作要求已经完全达到早期电脑内存条电路板的要求，电脑内存条这么大的需求量，每块内存条电路板仍然卖20元，本板每星期的销量还不到20片，所以，本板就定这个价算了，再说绝大多数人可能一生一世只会买一块这样的板，大家就支持一下吧！

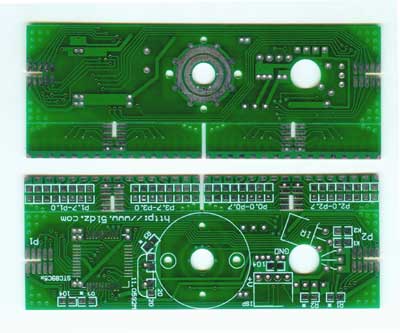

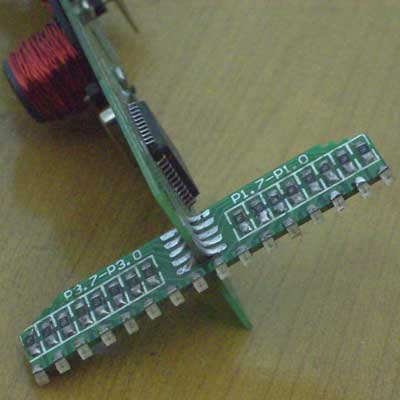

本板分成三部分，收到后可以轻轻用力一搬就成了三块，请找砂纸或者刀片适当磨磨修修十字交叉的地方，以保证即能插得进，又要不松！

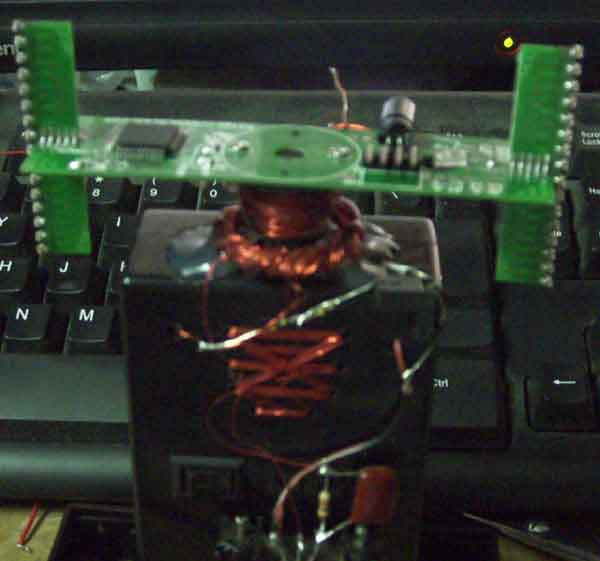

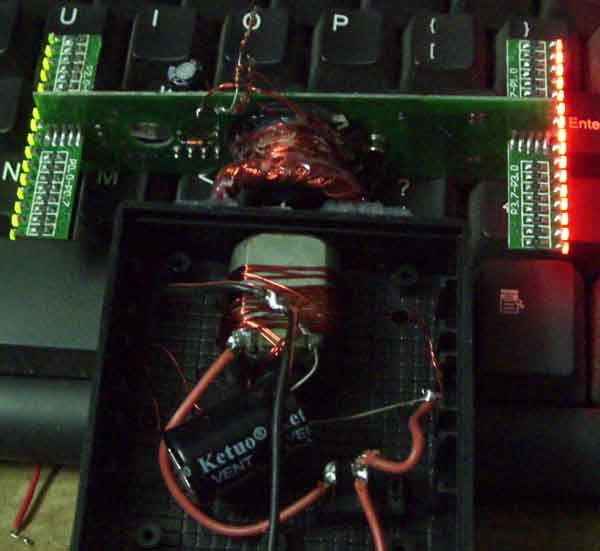

最后按照原理图焊接，最后加工成如图所示（上面的元器件请另外买）：

下面是整个LED转动点阵的原理图，本板只是右边部分的电路图（左边的不用线路板，自己随便搭几下就行了），右边中间44脚的选用PLCC封装的STC89C51芯片，发光二极管，请用贴片的，如没有请用普通小体积发光二极管并剪脚短短的骑在板上焊接，效果一样，只是因为体积和重量增大后，转速会降低，电动机会超载。

本板最后装好后，还要进行平衡校正，要求本板两边重量对称，以避免电动机亮速转动时产生较大的振动。可以在轻的一边加多一点焊锡，或者焊多一个电解电容，或者将电容焊得远离中心区。

给高速供转动的主板供电有哪3种方法呢？1、用图上这种无线输电的方法，无触点，长寿命；2、用电动机电刷的方法，简单有效；3、直接用电池给主板供电，电池装在主板上随主板转动，成本高，寿命短，影响转速。

本站现在只需49.99元就可以购买旋转点阵的全部元件（含电动机），但是单购本电路板则收13.8元，凡在本站购买本套件，本站授权免费使用字符点阵自动生成代码的软件，而在贪图便宜在别站购买非本站的类似套件的话，请不要使用本站的字符点阵自动生成代码。另请注意：本站提供的该套件会不停的改良，大家看到的图片会有很大的差别，警请留意！

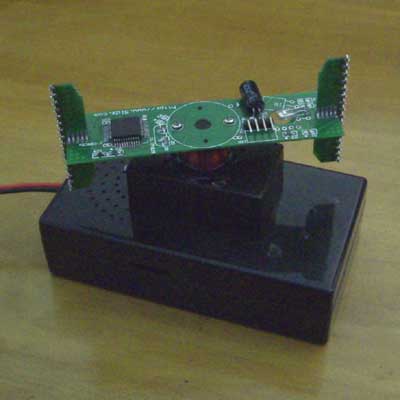

请大家看以下图片，如果大家有以下材料和元件的话，就可以自己开始制作了。以下是制作后的图片，本站提供的套件，电机已经换成特意订做的新电机（那个电源开关是调试程序时用的，本站不配）。最后，祝大家制作成功！祝大家制作升值！（如果做好了能实用展示广告，就可以升值；如果做不好，那就变成一团垃圾，购买前请仔细考虑！）

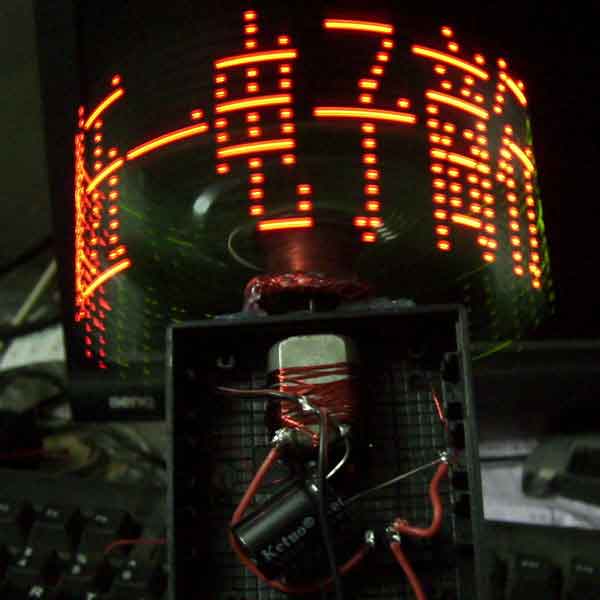

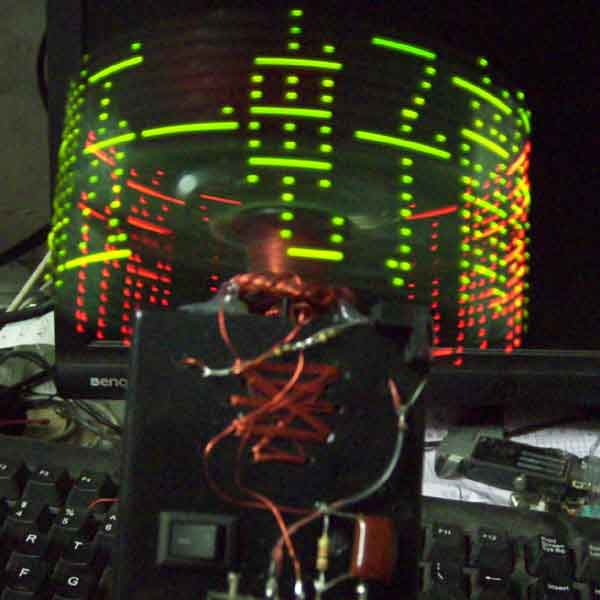

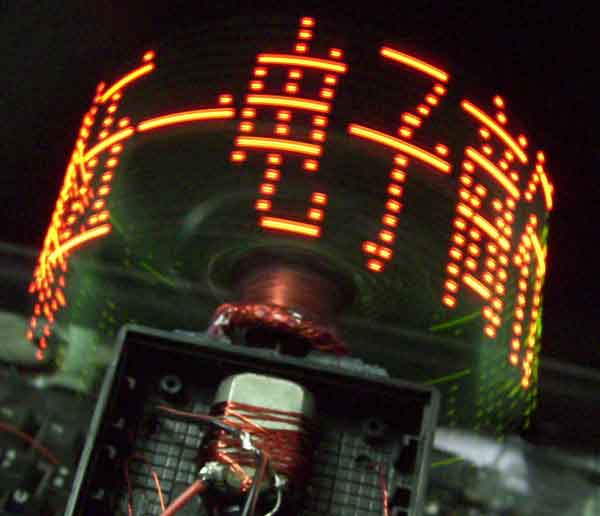

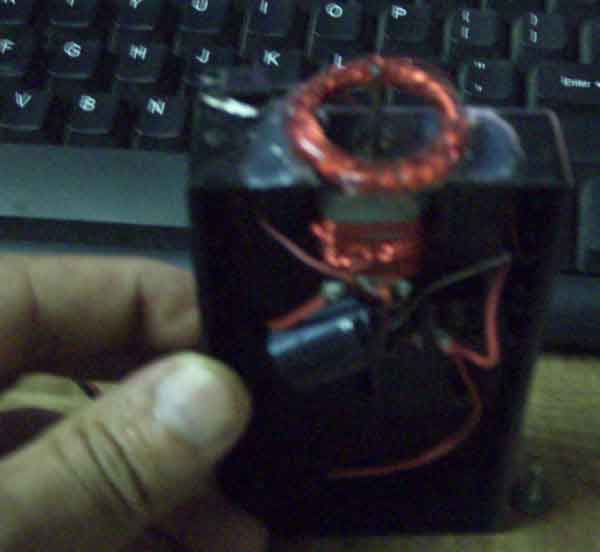

这是正在转动时的效果。本制作采用一个玩具上的劣质电机，用线将电机捆在盒子上固定，采用无线输电技术，将电源无线连接送给转动的LED板上让LED显示发光。所谓的无线输电技术，就是没有接点供电，利用电磁转换原理，大家可以看出我手工绕制的线圈非常的简陋。
