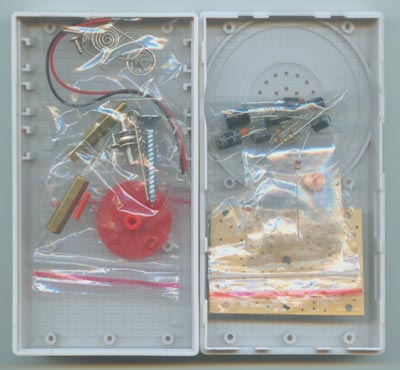

本商品已经包含制作电磁秋千的全部元件，例如：已经包含有电路板、电磁线圈、强力磁铁、固定支架、支点钢针、电阻、电容、三极管等元件，这其中有一些机械元件还是本站专门开模定制的元件，所以价格较高，仅管如此，我们仍然将零售价格控制在15元以内。非常遗憾的是，我们没有好的外壳，只能利用线路做支架的一部分，并且配本站的电子制作多用盒做底座！当然，我们最希望的是，大家能自己产生灵感，能设计出新颖别致、别出心裁、亮丽一新、美观实用的外壳，并且能利用本电磁秋千电路进行工作，这样，说不定还会为您带来一份事业或者一个商机呢！到时，请不要忘记报答五一电子哟（当然，内行朋友就别笑话我们啦：现在谁抄谁呀，五一电子这点技俩我五百年前就会了。）。

本电磁秋千配备的电磁线圈机械强度较强，看上去简置就象一个小小圆柱体轮子。该线圈是电磁秋千专用的推力发送线圈，适合制作各种电子小礼品的电磁秋千，最大推力可达到8g以上，轻轻松松产生4g推力，而做电磁秋千只需要保证每次有合适的1g左右的推力就够了，这样电池也耐用，本站手工试验制作的简易样板机平均工作电流小于10MA（站长的电磁秋千模型是将电磁秋千做成一个杠杆让上端伸出一个臂来带动一个3cm*6cm左右的写了字的纸片做左右往复运动，所以电流会比正常还要大一些），静态工作电流小于0.5MA，完全适合用电池长期供电，使用好的机械支架和结构，耗电量还会减少一半以上。设计高效率、节省用力的机械运动结构是降低电流消耗的重要保证，本站设计的电磁秋千的电路部分的工作效率已经相当高，该电磁秋千电路图免费提供给购买了本电感或者电磁秋千套件的用户。

凡购买本站电磁秋千套件者，可以免费观看和使用本站设计的电磁秋千电路原理图。本电路原理图只需要一个线圈，用线圈通电推动吊起的磁铁运动，当吊起的小磁铁运动时经过线圈时，线圈产生一个小电流，再经过放大后从线圈中通过一个大电流，从而产生一个推动吊起的磁铁的力，使吊起的磁铁不停地运动。每次经过都能产生一个切割磁感电流，经放大后经过线圈从而推到磁铁，因此，这需要一个电路图，但是这个电路图不能太复杂，否则成本太高；再就是这个电路图也不能太简单，否则就体现不出电子技术的复杂性。现在，本站的电磁秋千电路原理图，完美达到这一要求，不需要多个线圈，一个线圈既当运动检测线圈，又当推力发送线圈。本电路图只提供给购买了本站产品的用户，不便之处，请谅解！

本线圈制作难度极高，手工绝对无法制成，如果体积做大了，磁场范围和推力范围变大了，机械结构也更难设计，成本会更高，也可能会导致需要调整某部分电路元件参数，吊起磁铁的机械结构也更难设计，本价格已经包含电路原理图的价格，欢迎购买！如果大批量需要本线圈，本站可以优惠，请另行协商！

至于磁铁，我们配套的是6MM*1.5mm的强力电磁铁，单单一粒小小的磁铁售价都差不多2元了。如果不用强力磁铁，就必须加大工作电流，这就达不到省电的目的了，并且很难成功。

本套配套的电磁线圈还有其它用途，例如：制作振动报警器、短路侦察器、导线探测仪、金属接近感应器、转速测量（配合电路代替霍尔传感器）等等等等，这都是因为本线圈具有体积小，圈数多，密度大等优点，祝大家制作愉快！学习进步！发明创新！（注：本站商品都不包含技术培训、技术指导价格，那是要另外收服务费的，敬请谅解！）

欢迎购买，已经购买了本线圈的朋友请观看下面本站设计的电路原理圈：

特点介绍：
本电路由本站自行设计，设计新颖独特，每一个元件都有它自己的作用，各元件的功能明确，结合巧妙，互相搭配，互相影响，搞懂了本电路，相信对三极管的作用、功能、应用都会有一个更深层次的理解，可以这么说，搞懂了这个电路，电路、电容、三极管这块基本上就可以毕业了，因此，对于学校老师来说，本电路是非常好的、电子元件应用的一个教程！欢迎学校老师批量购买。本电路还有另一个优点，工作电流小，效率高，元件装错也不会损坏电子元件。

原理简介：
本电路中Q3为低功耗、高增益放大器，相对于Q3来说，通过R1供电，C2为滤波电容，Q3为共发射极放大电路，R2为集电极负载电阻，R4提供基极电流，R5稳定流工作点，C4为交流旁路电容，这样，Q3大约会有0.1-0.2MA的工作电流，工作在放大状态，C5为高频滤波电容，消除L1较长的引线带来的干扰信号，R6和C6为信号输入，C6为隔直电容。

当L1感应到磁铁经过时，会感应出几微伏的电压信号，该信号是一个周期的低频交流信号，改变磁铁的南北极或者交换L1的两端接线，使负半周先出现，当负半周时，Q3集电极电压上升，当负半周结束时，这时磁铁已经荡过线圈的中心位置，信号进入正半周，这时Q3基极电压升高，Q3集电极电压下降，这时Q1会产生较大的基极电流，从面会产生更大的集电极电流，该集电极电流经过R3产生远远高于0.6V的压降，从而Q2也进入导通状态。

这里Q1和Q2构成的实际上是一个可控硅电路，Q2导通会加剧Q1导通，Q1导通会加剧Q2导通，这是一个强烈的正反馈过程，在一瞬间，Q1、Q2完全导通，C2电压会急速下降，同时，由C3两端的电压不能突变，C3会立即经过R7、R8充电，由于R8大于R7，这会给Q4产生基极电流，Q4导流，L1线圈得电产生电流，该电流正好是产生排斥磁铁的力，相当于在最合适的时候，推了一下秋千。

Q1、Q2组成的可控硅电路导通，C3也充电充满了，C2也因为放电两端电压大幅下降，Q3也退出放大状态了，之后的电流来源只剩下R1供电了，但是R1电阻较大，最大供电电流也会小于0.5MA，这样就使得C2两不能在R3上产生大于0.6V的压降，Q2会没有基极电流，集电极电流也会变成没有，Q1也会跟着截止，C3充电也结束，Q4没了基极电流也会截止，最后的结果就是所有的三极管都会截止，这时R1会给C2充电，C2两端电压会上升，C3会通过R7、R8、R1放电，C3两端电压会下降，当C2电压上升到一定值时，Q3又会进入放大状态，等待秋千的下一次经过。

因此，本电路工作时，没有秋千经过时，只有Q3工作在微电流放大（工作电流小于0.1MA）状态（Q1也可能会产生一点点的电流），但是总的静态工作电流已经由R1限制在0.1MA左右，即使电源电压上升到6V时，整机的静态电流也小于0.5MA，所以，本电路非常省电。另外，Q4平常一直都是工作在零偏置，处于截止状态，仅仅只在最需要推秋千的瞬间才给L1供电推动秋千，因此，本电路的工作效率极高！如果要减少推力，可以在L1上串联电阻，限制经过L1的电流。

本电路设计巧妙之处在于：
1、本秋千突破传统，发扬传统，只用一只线圈既作秋千检测线圈，又做推力输出线圈；
2、Q4采用零偏置给线圈L1供电，给L1供电的大小和时间都可以在一定范围调节；
3、Q3采用微功耗加负反馈来放大L1的检测秋千到来的信号；
4、为了达到第一条优点，Q3采用失去供电的方法来克服Q4给L1供电产生的巨大干扰信号；
5、Q1、Q2组成可控硅电路，在Q3检测到秋千后，给Q3失电截止，让Q4通电给L1供电。
6、Q4推动秋千后，Q1、Q2会自动截上，Q3会自动进入放大等待下一次运行。

本电路中，R7也有一定的作用，它可以限制Q4的基极电流不要太大，同时延长Q4给线圈的供电时间，这适合机械结构比较差的电磁秋千，因此，本电磁秋千电路适合绝大多数高速的、低速的、大线圈的、小线圈的、大体积的、小体积的各种各样的电磁秋千应用！本电路设计版权所有，禁止竟争对手仿制！请注意：电磁秋千最终能否制作成功，某种程度上还取决于用户的机械装置！如果用户的机械装置不合理，那也可能不成功。但是，机械的问题毕竟比较简单，是眼睛看得见的问题，是用手就模得着的问题，本站不加以深入讨论，本站的电磁秋千套件，会提供一个简易的机械装置，确保用户的秋千绝对能荡起来！（再请注意：本秋千在启动时必须先人为的启动，如果秋千速度太低，或者磁铁距离线圈太远，导致L1连几毫伏的电信号也无法产生，本秋千就不会荡起来。）

另外，本套件配套的电路板，板上有两套对称的安装位置，请注意，只要安装一边，但是如果你自己有元件，自己设计了外壳，你完全可以另外装多一套电磁秋千！

还有，本套件配的旋转支架，实际上也就是本站的LED旋转点阵用的电路板连接器，不过，本支架多钻了一个0.9MM的孔，但是，这仍然不影响大家以后做LED旋转点阵时做电路板连接器。

还有，大家在安装时要注意，套件中有一个螺丝固定弹簧，通过旋转螺丝就可以调节螺丝到经圈的距离，这非常方便，但是请用工具旋转，不要用手直接旋转，小心手的安全，不要让螺丝和弹簧刺伤了手，我们实在是不希望大家收到血的教训。如果有人因为本站电子制作而受伤，我们会感到非常难过，但是我们不会同情，也不会承担任何责任，请谅解！

 最后，祝愿大家顺利！

装配步骤：

第一部分：电磁秋千电路板组装

对照电路原理图，电路板图，任选一边开始安装全部的电子元件，最后焊上线圈，并通电测量电路是否工作正常，静态工作电流一般为0.2MA，这时，用磁铁划过线圈，电流会瞬间变大，并立即减小，这说明电路板组装成功了。请注意：电流会瞬间变大，具体是多大，我们是没法测量的，理论上也不会有很大，因为线圈有内阻，即便是短路电流也小于300MA。我们可以通过改变C3的电容量和R7的电阻值来调节经过线圈的电流和时间，这一般在最后硬件组装调试时配合进行。

第二部分：电磁秋千支架组装

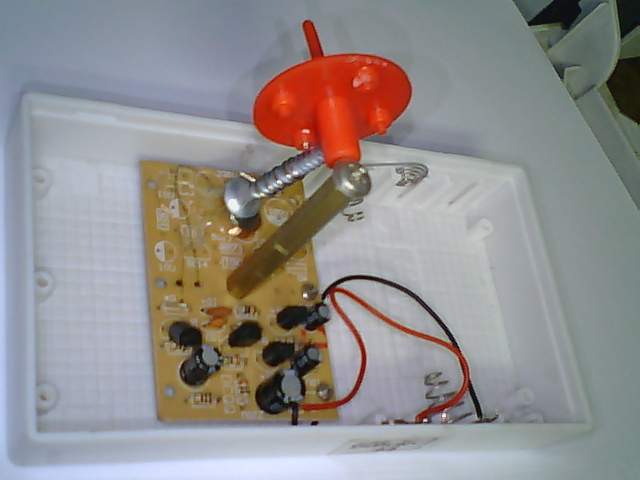

先将铜柱通和铜柱接对接，然后一头用螺丝固定在线路板，另一头用螺丝将支点钢针固定，让钢针伸向没有装元件的一方，电磁线圈也将固定在钢针的正下方。

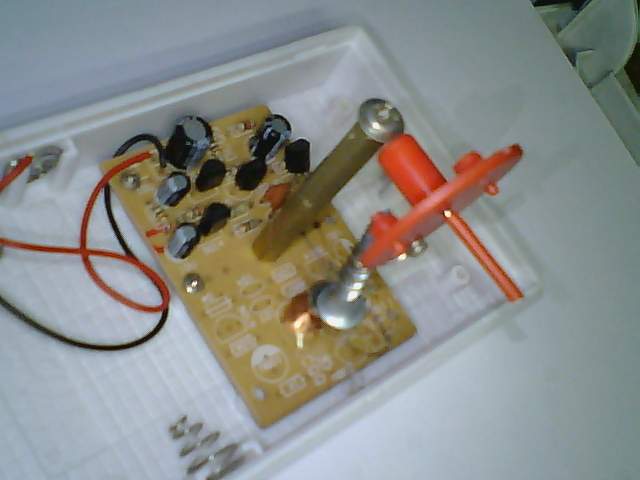

再将4*30的平头螺丝拧进螺丝固定簧，将磁铁放在平头螺丝，强力磁铁会自动的紧紧吸住，再用螺丝固定在旋转支架上，再将支架和钢针套上，调整螺丝和电路板上电磁线圈的距离，让磁铁和线圈有1mm左右的距离（距离越近越省电，越容易成功），并且确保磁铁能自由荡过线图上方又不碰到线圈，再用限位胶通套上钢针端部，确保旋转支架组件（包含平头螺丝和磁铁）不在钢针上前后移动，但是又能自由转动。

再水平放置电路板，必要时在电路板四角贴上四个2mm高的脚，让电路水平不要摇动，然后将电磁线圈固定在磁铁的正下方，这时，用手拨动磁铁支架，可以自由的转动做阻尼运动，这时，电路部分和机械部分都组装完毕。

第三部分：通电调试，加装负载

给主板接上3V电源通电，用尖嘴夹子短路Q4的CE极，观查磁铁的运动情况，如果磁铁向线圈外边跑，表明磁铁极性是正确的，否则，将磁铁转一面后放置。这时，用手推动一下磁铁，秋千就应该荡起来了。因为元器件的差别，如果觉得推力不够，或者不能荡起来（会自动停止），请减小R7的阻值和增大C3的电容量。

一般来说，秋千装好后，我们一般还会给秋千加上负载，如动画中显示，我们增加了一个名片，我们要让名片不停的摇下去，但是，随着支架质量的改变，秋千的荡动的频率也会改变，秋千的负载也在改变，我们都可以通过调节R7的阻值和C3的电容量让最小的电源电流来推动负载。

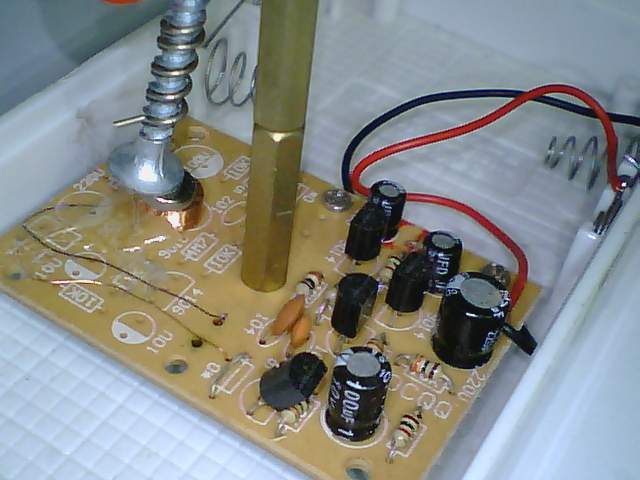

最后，我们祝愿大家制作出自己满意的电磁秋千作品。以下是支架固定参考图片：（动画效果请参见本站视频）
