新款2822功放元件包，在旧版2822功放的基础上改为机械电源开关，改良了由于电子开关在大音量下电流提供不稳定造成的失真现象。其他电路相同。

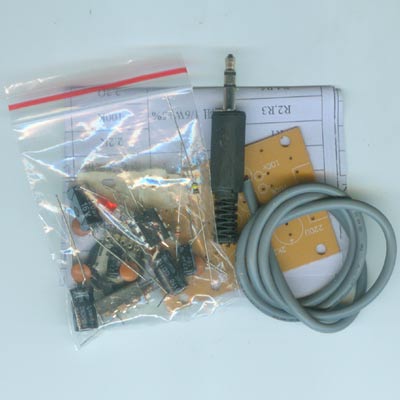

套件说明：电路板、元件，元件清单，原理图及原理说明，安装说明等等。

电路原理和原理图：

  SW为电源开关，R1为电源指示LED的限流电阻，C5、C6为输入信号耦合电容，在0.1-10U范围选取都可以，C3、C4为负反馈电容，可以在几微法到几百微法选取R4、R5、C9、C10是典型的防自激电路，几乎每个功放电路都有。C1、C2为电源滤波电容。

   左右声道的音频信号经电位器W调节后，分别进入TDA2822的⑥⑦信号输入脚，放大后分别从③①脚输出，经电容C7、C8推动喇叭发声。TDA2822为双声道立体声电路，但因我们配套的外盒只能装一只喇叭，所以一声道闲置不用，全部元件都已经装好，如要使用只需接好信号输入线，然后外接一引线接到其他喇叭既可以做立体声功放用。
