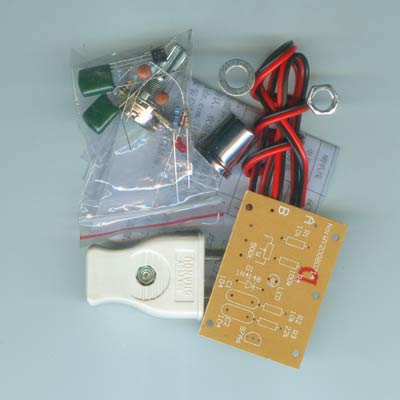

可控硅调光灯元件包又名无极调光灯开关元件包，包含电路板，元件，元件清单，制作说明，原理图等。元件包内不含外壳和灯炮，如要灯泡者需另加1.6元，此种灯泡比日常用的灯泡要贵几倍，有灯泡者可不用购买。

本电路采用双向可控硅（双向晶闸管）来调光，可以让光线从弱到强均匀变化。双向可控硅的外形和三极管一样，很多朋友会误以为可控硅也是和三极管一样，是类似于基极电流控制三极管分压限流来完成调光的。说出来不怕大家笑，至少站长十几年以前有好几年就是这样认为的，毕竟，通过自学在很多方面的突破都是有一定困难的，那时学习条件也很差，很多都是停留在想象状态，很少有书讲得详细，很少提到重点。

　　可控硅和三极管的共同点在于：都是电流控制器件，都可以起到开关作用；不同点在于：三极管需要电流持续控制，可精确控制，可控硅导通后可以撤消控制电流，控制电流失去控制作用，负载电流取决于负载大小，可控硅在无控制电流和负载电流情况下会自动关断。因此，可控硅控制电流又称触发电流。这是可控硅的重点，如果大家认真理解并实践制作实验，这一关就过了。　

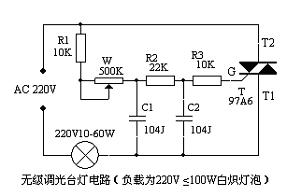

   电路原理图和可控硅97A6的资料：

    本调光电路采用交流220V供电，可控硅会在每个电压交变（正悬波的0电位）时自动关断。平时由于R1、W、C1、R2、C2、R3的移相延时作用，会使触发电流来得比较迟， 这是因为电压通过电阻给电容充电，电容两端的电压相位会滞后产生延时，当W的阻值调至最小时，R1和C1组成第一级延时，R2和C2组成第二级延时，但是，由于R1、R2的阻值很小，当A端电压上升时，T1的控制极仍能很快产生触发电流导通，让负载有电流通过；但是，当W的阻值调节到最大时，C1、C2上的电压上升很慢，T1甚至在正半周结束了还没有导通，这样负载就没有电流通过。通过调节W的阻值，可以调节可控硅在每个交流电半周期的导通时间的长短，从而达到调节负载消耗功率来起到调光的作用。

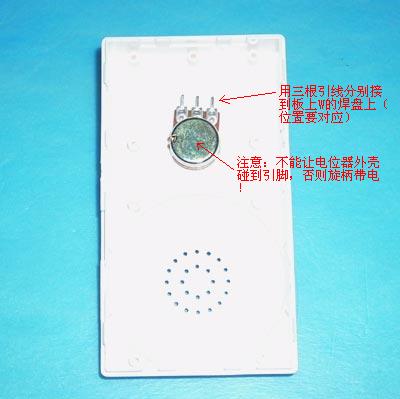

有本站外壳者请注意安装如下：

　　交流电压的负半周工作情况和正半周情况相同，仅仅是电压极性不同而已。由于可控硅是工作在开关状态，可控硅本身消耗的功率很小，从而效率很高，本制作元件包配用的97A6可控硅，外形和9014的三极管一样大，但是可以控制100W的灯泡（理论值220V时可以控制220W），如果换成用三极管串联分压限制电流的原理来控制调光的话，那得需要一个几十W的大功率三极管才行，光散热片的成本就高得不得了。（本套件调光中途会出一级变化，这是因为本电路未使用专用可控硅触发二极管导致，是正常现象。）
