红外人体感应报警环境温度湿度单片机1602液晶显示套件：提供PDF原理图,安装图,C语言源程序,元件清单，制作参考资料等等。

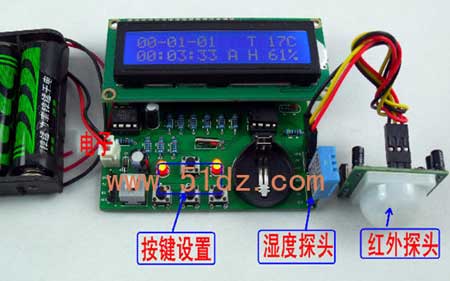

单片机红外报警监控套件
主要功能:
•红外热释电传感器获取人体入侵信息，当监控功能打开并且有人入侵时，驱动蜂鸣器报警，LED红色报警灯亮。
•报警时间自动存储至EEPROM存储器，当按“Review”查询按钮时显示最近一次报警时间。
•不间断测量当前温度和湿度数据，并在液晶屏上实时显示。
•具备不间断时钟电路，当前时间在液晶屏显示。时钟电路具有后备电池，系统掉电后时钟依然运行，再次上电显示当前时间，无须重新调时。

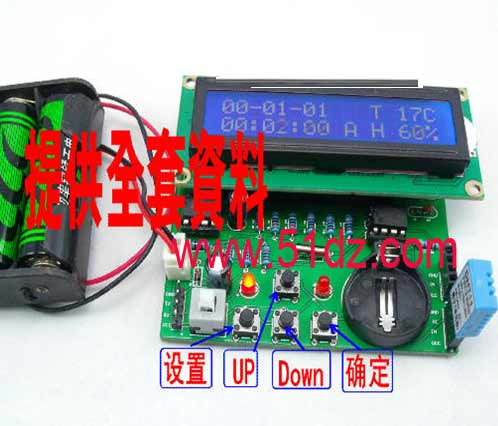

•可以通过设置键打开或关闭监控报警功能，系统上电处于报警关闭状态，按一次设置键打开报警功能，液晶屏显示“A”，继续按设置键进入时钟校准功能，此时报警功能关闭。
•可以通过设置键调校时钟初始值，具体方法是连续按设置键直至“年”、“月”、“日”、“时”、“分”、“秒”相应的位置闪烁，再通过Up键和Down键调整数值，调整完毕继续按设置键进入正常状态。
•任何状态，按查询Review键可以查询上次报警时间，再次按Review键退出查询状态。

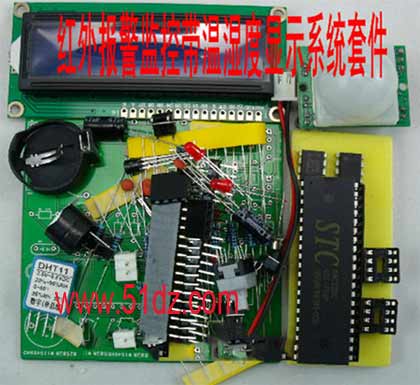

本装销售的是散件，如下图所示：

红外人体传感器简介：

人体感应传感器是这样一款基于红外线技术的自动控制产品，灵敏度高，可靠性强，超低电压工作模式，广泛应用于各类自动感应电器设备，尤其是干电池供电的自动控制产品中。其功能特点：

•全自动感应：人进入其感应范围则输出高电平，人离开感应范围则自动延时关闭高电平，输出低电平。
•光敏控制（可选择，出厂时未设）：可设置光敏控制，白天或光线强时不感应。
•温度补偿(可选择，出厂时未设)：在夏天当环境温度升高至30～32℃，探测距离稍变短，温度补偿可作一定的性能补偿。
•两种触发方式：a.不可重复触发方式:即感应输出高电平后，延时时间段一结束，输出将自动从高电平变为低电平；b.可重复触发方式：即感应输出高电平后，在延时时间段内，如果有人体在其感应范围活动，其输出将一直保持高电平，直到人离开后才延时将高电平变为低电平（感应模块检测到人体的每一次活动后会自动顺延一个延时时间段，并且以最后一次活动的时间为延时时间的起始点)。
•具有感应封锁时间(默认设置:2.5S封锁时间)：感应模块在每一次感应输出后（高电平变成低电平），可以紧跟着设置一个封锁时间段，在此时间段内感应器不接受任何感应信号。
•工作电压范围宽：默认工作电压DC4.5V-20V。
•微功耗：静态电流<50微安，特别适合干电池供电的自动控制产品。
•输出高电平信号：可方便与各类电路实现对接。

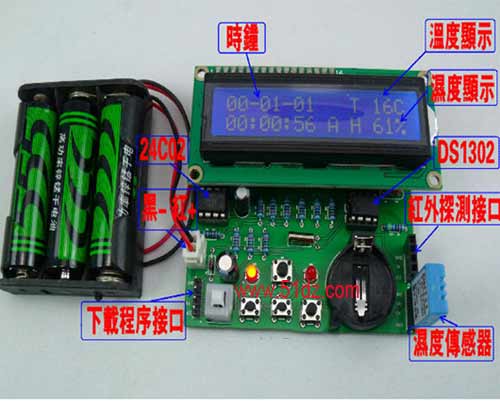

单片机使用STC89C52RC单片机，该单片机为DIP40封装，外型管脚使用与AT89S52等完全相同。

DS1302时钟芯片和EEPROM外部存储器

设计有后备电池，系统掉电时钟仍然继续运行。

报警电路：

报警功能打开后，当有人入侵后，蜂鸣器和LED发光管同时报警。

入侵时间存储通过AT24c04存储，按查询键可以查询
