下面是电路原理图，原理图非常简单，单片机32个IO口分别控制16个红LED和16个绿LED；一个红外发射管，一个红外接收管，板上的红外接收管每转动一圈就会导通一次，让单片机知道从哪一点开始播放字符或者图象；无线供电部分通过线圈向主板供电，相当于变压器的工作原理：

给高速供转动的主板供电有哪3种方法呢？
1、用图上这种无线输电的方法，无触点，长寿命；
2、用电动机电刷的方法，简单有效；请注意：这样寿命很短，必要时请自行在电路板上加焊一层耐磨导电层，如果电刷触点不够光洁以及接触压力大，几小时就可以将线路板上的铜皮磨穿。（即便磨穿了也不必担心，大家都是焊接高手，焊上一块补上就行了。本站现在已经在五金厂专门订制了进口材料的电脑制作的碳钢弹簧和锰钢片做电刷，经试验，非常耐磨！连续磨了几天几夜看不出一点损耗，估计寿命已经达到或者超过马达寿命！）
3、直接用电池给主板供电，电池装在主板上随主板转动，成本高，寿命短，影响转速。

本站提供的核心元件：（本套件有磁性物体，不能走空运快递！请谅解！）
1、0.8mm超轻小体积转板三合一电路板：本板由电脑钻孔、电脑铣边、高温喷锡工艺，可焊性极好，使用时需分成三块，十字交叉拼接焊接，各无件分别焊好。本板除了即可以利用无线输电来供电，还可以利用电刷来供电，板上已经设计有电刷轨道！（供电方式如果自制电刷则不需要用无线供电，本站还专门批量定制了猛钢轨道和弹性电刷，经过试用，效果很好！）

2、3-6V供电的长轴电动机：专门定做的长轴驱动电动机一只，该电动机必须带动电路板进行圆周转动，让板上LED发光二极管做圆周运动。本电路为了降低电动机的转速，特采用二极管的压降给电动机供电。电动机转动的原则是，不要太快，刚刚好能产生稳定的字符就行了！转速慢更安全，不会碰坏器件或人体或者物体，当然，如果用户安全措施好，可以加高电压提高转速，这样显示可以做到无任何闪烁！

3、红、绿0805贴片的超亮发光二极管各18只：实际上每种色只需要16只，为了保险，防止烫坏，太小了，时间一长温度一高一定会烫坏，所以本站多配4支！一共36支。万一烫坏了很多支怎么办？可以全部换成直插式的小体积的发光二极管，可以选2*3MM的方的，也可以选普通3mm圆的稍微磨去一点点。

4、贴片封装的44脚的STC89C（LE）51主控制芯片一只：这就需要大家会单片机了，因为还需要大家自己将程序和显示内容写进芯片。买过本站98/198/298元的STC开发板的朋友，都可以给本芯片写程序。（说明：本站不义务教单片机，不要认为买了本站产品就一定要教你单片机，都是很简单的，请自学！要我们教是可以，但是请交学费，哪怕教再简单的也要收费，我们看不起那些自己不动脑不动手，什么事不论大小都问别人的人，请谅解！为什么要这样无情？因为本站提供的资料、套件就算有少少不连接的地方，通过自己努力一定是能解决的，再说，我们一直在不停的帮绝大多数用户解决相对较难的问题！对于太简单不动脑筋的问题（看书就会懂、上网就会懂）我们没有时间屑于回答。）

5、转轮连接器：这是电机轴和主板专用的胶件，否则，线路无法让电动机带动转，还有，最后做好后还要做平衔校正，保证电动机在转动时没有强烈的振动，即达到省电目的，又延长寿命。所谓的平衡校正就是让电路板上质量以电机轴为中心分布均匀，确保转动时平稳。由于该胶件需要开朔胶模，并需要机器和人工才能生产，加上生产数有限，我们为这个部件已经投资了8000元，因此批量购买优惠。

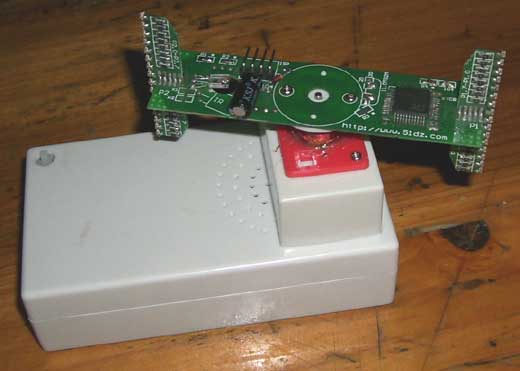

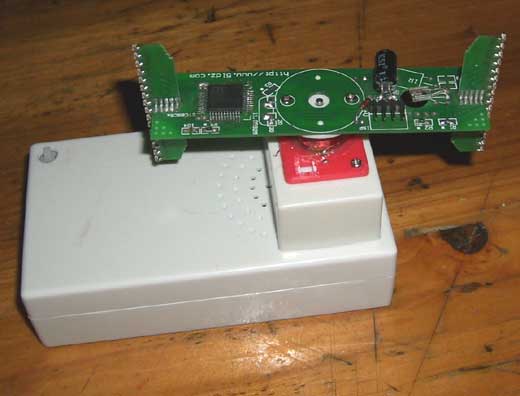

6、贴片电阻、红外发射管、红外接收管、插针、二极管、电阻、电容等配件：大家从图上看到的板上安装的元件，我们的红处接收管采用高灵敏的方型接收管。

7、外壳支架：电机总得有个固定的地方才能让电路板转动。由于再开一个较大的新外壳模具价格可能超过20000元，再说本站也设计不出好的外观，出于实验好玩用途，还是可以用本站现成的具有一定的机械强度的多用制作盒来改装。

8、无线输电部分的发射电路部分元件：如果不用无线输电，以上已经可以完成。本制作采用简易的无线输电具有无触点寿命长，但是效率要低，成本要高，这点请大家要理解。该部分由万能板组装有关元件，包括无线输电传输部分铁氧体磁芯：这也是本站特意订做的铁氧体磁芯，内孔刚好套住转轮连接器，在本磁芯外绕电流感应线圈，来实现无线供电，另处还有一只B772的中功率三极管和散热器以及其它电子元件。（已经包含柒包线制成的空心脱胎线圈）

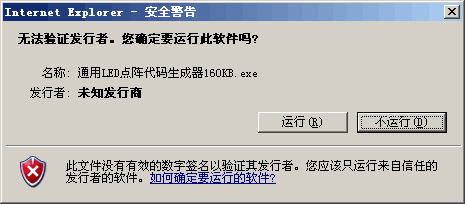

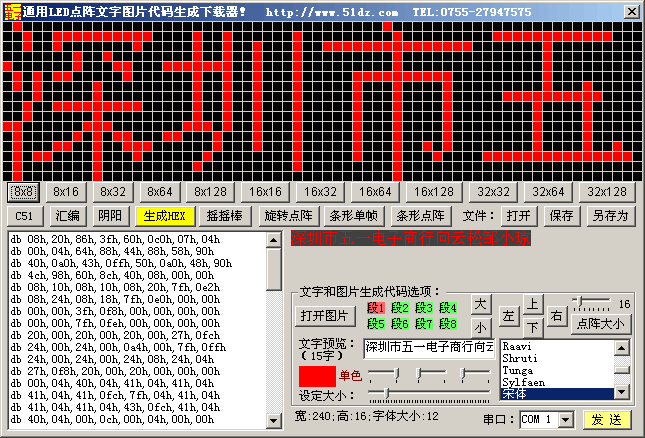

以上合计零售价为60-70元，现在只需49.99元购买以上全部元件，凡在本站购买本套件，本站授权免费使用字符点阵自动生成代码的软件，而在贪图便宜在别站购买非本站的类似套件的话，请不要使用本站的字符点阵自动生成代码。另请注意：本站提供的该套件会不停的改良，大家看到的图片会有很大的差别，警请留意！

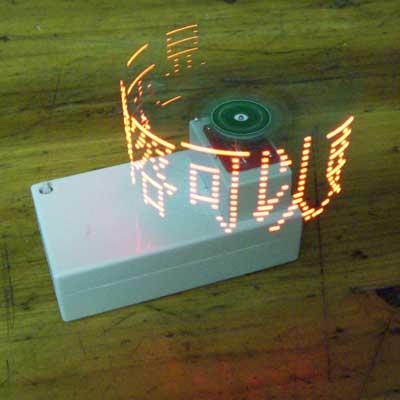

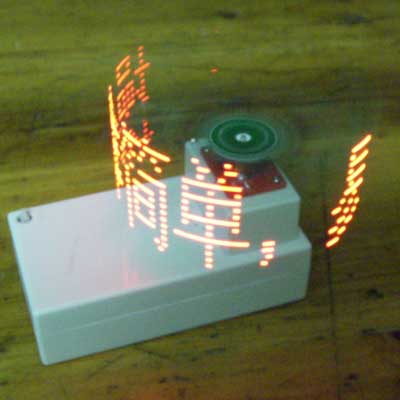

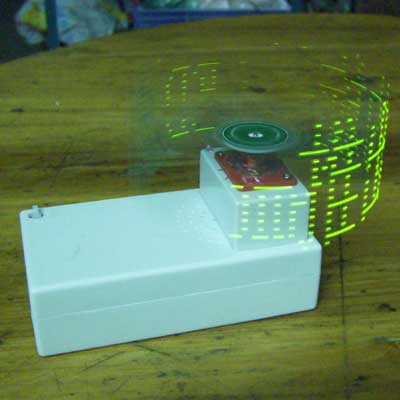

 这是正在转动时的效果，采用无线输电技术，将电源无线连接送给转动的LED板上让LED显示发光。所谓的无线输电技术，就是没有接点供电，利用电磁转换原理，先将电流变成磁场，然后再将磁场变成电流给电路供电！

最后，祝大家制作成功！祝大家制作升值！（如果做好了能实用展示广告，就可以升值；如果做不好，那就变成一团垃圾，购买前请仔细考虑！）下面是可以在本套件上运行的一个例子源程序：

 org 00h
  jmp cfg
  org 03h
  clr 00h
  reti
cfg: ;setb ea
;  setb ex0
;  setb it0
  mov dptr,#tab
MM00: CLR 00H
mm: mov a,r2
  movc a,@a+dptr
cpl a
call hbit

DC6V 1000mA电源外径5.5mm
商城价￥10.00元

为什么你们不做成品出售？
本站已经有更高级的LED点阵球成品出售，还有外壳，还可以显示多种颜色，￥250.00 元。

要用什么单片板开发板可以给本套件写程序，并且可以开发单片机产品？
本站销量最多的￥119.00 元，或者￥98.00 元，有了本站的单片机开发板，无需其它编程器、实验板就可以学习单片机并且可以开发单片机产品了。

我不懂电子，也不懂单片机，但是非常感兴趣，可以购买吗？
反正几百元钱也不多，有的朋友一个月的工资都不止这几百元，为了满足自己的兴趣而花这点钱是值得的！所以，你可以买了试试，但是请理解，知识是要自己努力学习和积累的，绝大多数情况下，很多人都是由不懂变成懂的，很多人都是由不会变成会的，只要你用心努力，是绝对可以通过自学就会的。如果你仍学不会，可以来本站做学徒工，包吃包住，免收学费，学会为止。
