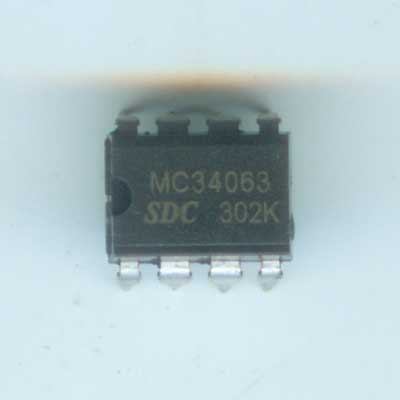

1. MC34063 DC/DC变换器控制电路简介:
MC34063是一单片双极型线性集成电路,专用于直流-直流变换器控制部分.片内包含有温度补偿带隙基准源、一个占空比周期控制振荡器、驱动器和大电流输出开关,能输出1.5A的开关电流.它能使用最少的外接元件构成开关式升压变换器、降压式变换器和电源反向器.
特点:
*能在3.0-40V的输入电压下工作
*短路电流限制
*低静态电流
*输出开关电流可达1.5A(无外接三极管)
*输出电压可调
*工作振荡频率从100HZ到100KHZ
2.MC34063引脚图及原理框图
3 MC34063应用电路图:
3.1 MC34063大电流降压变换器电路
3.2 MC34063大电流升压变换器电路
3.3 MC34063反向变换器电路
3.4 MC34063降压变换器电路
3.5 MC34063升压变换器电路
