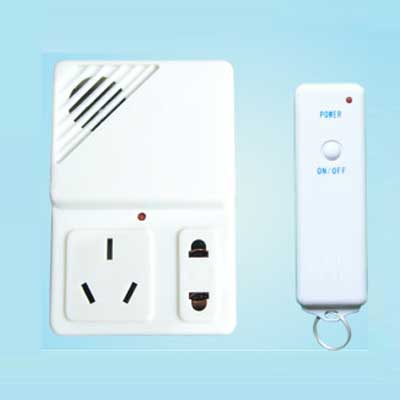

无线数码遥控插座：能隔墙遥控，趣味性强
产品可以遥控台灯、落地灯、电风扇、电视机……等。
遥控台灯（或落地灯）：躺在床上遥控开灯或关灯，享受“无线”的方便和乐趣。
遥控电风扇：“想开就开、想关就关”，替代定时开关。
遥控电视机：完全切断电视机电源，减少待机耗电，保护电视机。
送给老人或小孩，这是他们需要又非常喜欢的产品。

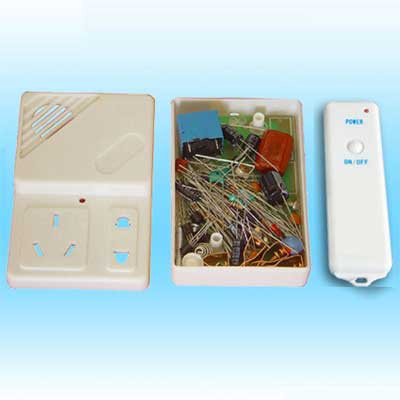

套件实验目的：
1.套件中的电子元件种类多：有电阻、电容（瓷片、涤纶、电解、微调），电感，二极感（分整流、开关、稳压、发光），三极管，集成电路，继电器，轻触开关等，基础元件种类多；

2.学习电子单元电路：
发射电路：电源升压电路→编码振荡器→发射电路→天线
接收电路：电源电路→天线→超再生接收→解码→双稳态
接收电路：电源电路→天线→超再生接收→LC选频→双稳态

3.培养动手能力

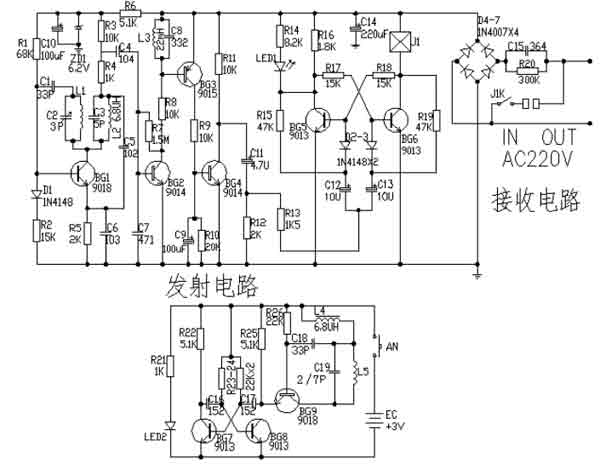

原理图如下：

电路工作原理
发射电路：BG7和BG8组成一个脉冲振荡电路，该振荡信号通过BG9放大后由L4回路对外辐射出去。
接收电路：以BG1为核心的接收电路把电感L2上的无线电信号放大，从集电极输出一脉冲电压，通过R4、C4加到BG2的基极进行再放大，然后又由R8送到L3、C8、BG3组成的选频放大电路选频整形，再经BG4放大成开关信号。
开关电路：每按发射器AN一次，接收电路BG4集电极输出一次开关信号，经C11触发BG5和BG6组成的双稳态电路，使BG6导通（或截止）状态改变，继电器J吸合（或释放）状态改变，实现了遥控开关的目的。
电源电路：220V交流电经C15降压，D4—D7整流、C14滤波为接收电路提供工作电源。

安装：
A、发射器
①放置按钮；
②固定电路板（2*5自攻螺丝2只）；
③焊接电池簧（正、负极）；
④安装双连簧。
B、接收器
①焊接电源线（电源线穿过塑料盒、电路板，确保不容易拔出）；
②安装电源插头；
③调试（见调试部分说明，注意用电安全）；
④安装插座（3*5半圆头螺丝→弹垫片→穿过电路板安装孔→铜插座，螺丝拧紧固定，在断电情况下安装）；
⑤固定电路板；
⑥最后把面盖和底盒用3*20自攻螺丝拧紧固定。

调试与故障检修：
1．检查各元件焊接无误后，将接收器通电，用万用表测各关键点对地电压（因底板带电，调试或检修请注意安全）
①．R6两端电压分别为24V和6.2V，
 BG1 BG2 BG3 BG4 BG5 BG6
C极电压 1.5V 7.1V 0V 23V 24V（或0V） 0V（或24V）
以上数据仅供参考，不同的万用表测量会有微小的偏差。
②．当表笔触及BG1（9018）B极时能听到继电器工作的“嗒”声，则接收器工作基本正常。
2．各点电压基本相符时，一手按发射器，另一只手用非金属起子细调C2（2/7P），使遥控距离最远（忌用力、反复调整C2）。
3．用万用表笔瞬间短路BG4的E、C极，继电器应有工作的声音，则BG5、BG6组成的双稳态电路工作正常，故障在BG1-BG4组成的接收选频电路；继电器没有工作的声音，说明双稳态电路有故障应检查排除。
4．各关键点对地电压和参考电压偏差很大，基本上可以判断故障在那里。

制作与调试
为使遥控距离最远，保证稳定可靠工作，L5和L1在电路板上直接做成圆形。元件焊接前经万用表测量，元件焊接位置应准确无误，注意有极性的元件和外形相似的元件（如6V2稳压管和1N4148）。
把发射器靠近接收器，按动AN应听到继电器工作的响声，LED1亮度变化，拉开发射距离细调C2（用无感笔），使遥控距离最远，调整C2时应一点一点进行，调好不再转动以免损坏元件。
接收线路板带电，调试时应注意用电安全！（为安全起见，C 2和C 19可以对调安装，即接收器装7P瓷片电容，发射器装2/7P微调电容，检查接收器每一个元件焊接无误后把塑料盒子盖好用螺丝锁紧，遥控距离在发射器上的2/7P微调电容上调整。）

装好的成品如下图所示：
