家用立体声功放2个芯片套件:该机采用分立元件和集成块相结合,本功放前级由运放JRC4558担任输入缓冲以及音调控制,本机瞬态特性、高频特性、主观听感以及音调效果极佳。 该机功率放大级采用经典的互补对称电路展宽电路的通频带;功率输出级采用进口拆机件SLA4030大功率三极管模块,这有利于提高功放的性能指标。 技术指标:额定功率:40W×2;峰值功率150W×2;频率响应:20--20KHZ±3db;工作电压:AC220V 50HZ;立体分离度:>60DB 规 格:17.5CM×17.5CM×5.8CM 重 量:1.3KG左右
电路:分音调板和功放板电源两部分,它们通过一条8PIN的排线连接起来。本套件的元件也用两个袋子独立分开,安装的时候一定要分开安装,由于元件较多线路板元件排版比较密集,千万不可盲目操作,一定要对照元件清单将元件和印刷电路板标示进行核对清点,原理图,印刷电路板图,整个结构,有个明确的框架思路再慢慢动手。否则焊坏电路板,烧坏元件,有损失,大家都不开心。虽然本站可以在免费的提供元件给你,可是你要出运费才行,所以千万不要盲目的动手。希望通过你的耐心细致的分析、精心的组装焊接,让你的带音调功放一次性组装、焊接、调试成功。最终让本产品发挥它应有的功能。本站为你的组装成功而感到骄傲。

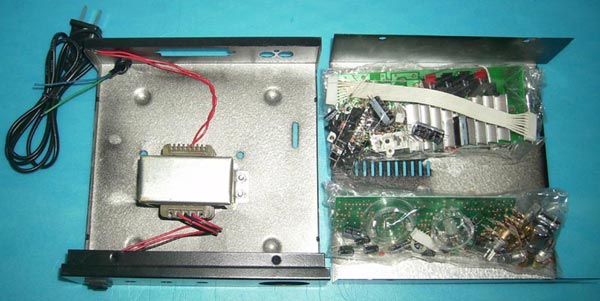

003家用功放套件说明:电路板两板:音调板和功放板,所有元件两袋包装,双16.5V的变压器一个,220V电源线一条,配好旋扭,螺丝,上壳,底壳,面板。原理图,元件清单,彩盒,制作说明可以由于篇幅较多,可以从网上下载。元器件比较多,制作起来有一定的难度,组装好后就是非常实用的家用功放。建议有一定的基础者组装。
电路工作原理: 双16.5V的交流电AC-IN插座输入,由整流模块PBS156G整流和四个1000U的电容滤波后给整机供电。 Q6、Q7和旁边的阻容元件组成音乐指示灯功能,左右声道的信号分别从R61和R62输入。当有音乐信号的时候,经C31送入Q7的基极进行放大,后经C32送给D3、D2倍压整流,后经R55加在Q6的基极,使其正偏压导通,接在Q6集电极上的LED1、LED2发光。当没有音乐信号的时候,Q6失去正偏压而截止,LED1、LED2熄灭。 功放前级由运放JRC4558担任,信号从功放部分电路板上的莲花插座输入,经8PIN的排线连接到音调板,经R44、R45进入转换开关K1(注:本板中没有使用收音功能,所以没有配其相关元件K1、R40、R41、RED、CN6、CN5。其中K1为音源转换开关,要注意在标注的那组接脚接上跳线,否则没有信号送往后级)经VR4声道平衡调节后分别从C21、C22送往音调电路。本板使用的是衰减式音调控制,VR1为高音调节电位器,VR2为低音调节电位器,音调衰减后的信号分别从IC JRC4558的2脚和6脚输入进行缓冲放大,分别从1脚和7脚输出。一路经R61、R62去控制音乐指示灯,一路经VOL电位器进行主音量调节,后又经8PIN的排线送往功放板进行功率放大。
功率放大级采用经典的互补对称电路展宽电路的通频带;功率输出级采用SLA4030模块BTL接法,通过各种措施来减少失真,展宽通频带,提高输出功率。

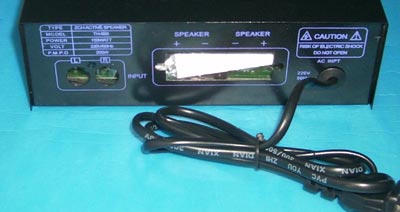

后面图:
里面图:
本功放套件适合家用,大功率的场合也可以用。
装好的功放成品板如下图:

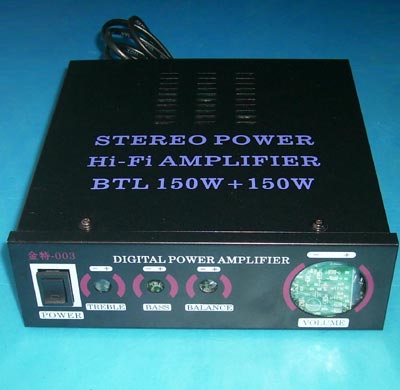

工作电压: AC220V 锋值功率: 150W*2 前面板: 有左右声道、音量、高音、低音控制,电源开关,指示灯 后面板: 喇叭输出端子是线夹,信号输入端是莲花插座,电源线
003音调功放:原理图、元件清单及整个制作说明全程下载
|
