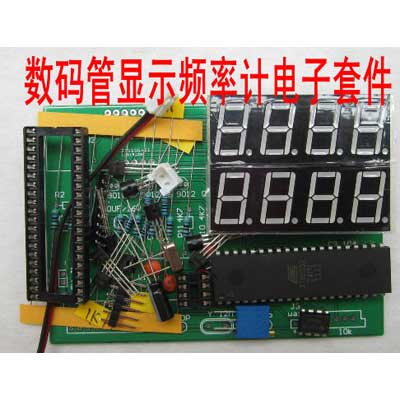

单片机频率计实训套件：提供PDF原理图,C语言的源程序,元件清单，制作参考资料

利用89C52单片机的T0、T1的定时计数器功能，来完成对输入的信号进行频率计数，计数的频率结果通过8位动态数码管显示出来。要求能够对0－250KHZ的信号频率进行准确计数。
该试验套件自带采用NE555芯片产生一些连续频率的方波信号，由“WAVE　GND”端口输出，其可调的频率范围在5KHz－100KHz之间变化。

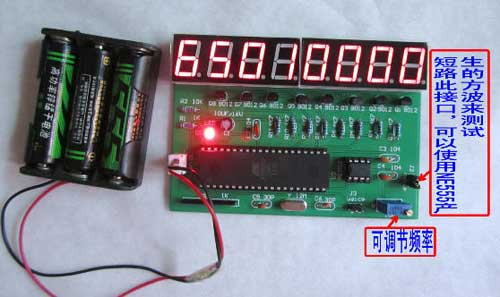

装好的成品如下图所示：

程序设计内容
     1．定时/计数器T0和T1的工作方式设置，由图可知，T0是工作在计数状态下，对输入的频率信号进行计数，但对工作在计数状态下的T0，最大计数值为fOSC/24，由于fOSC＝12MHz，因此：T0的最大计数频率为250KHz。对于频率的概念就是在一秒只数脉冲的个数，即为频率值。所以T1工作在定时状态下，每定时1秒中到，就停止T0的计数，而从T0的计数单元中读取计数的数值，然后进行数据处理。送到数码管显示出来。
     2．T1工作在定时状态下，最大定时时间为65ms，达不到1秒的定时，所以采用定时50ms，共定时20次，即可完成1秒的定时功能。
