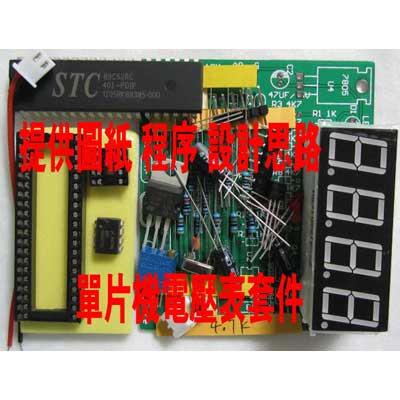

基于51单片机数字电压表散件（直插件）(提供原理图,安装图,C语言源程序,说明资料,是学习,毕业设计首选产品)

  通过制作简易数字电压表，加深对所学专业知识的认识，提高对单片机的应用能力，提高收集文献，资料的能力，从而达到综合运用所学的知识进行电子产品设计，制作与调试。该设计方案以单片机STC89C52RC为主控芯片，以ADC0832模拟/数字转换器芯片为核心转换模拟/数字量的芯片，组成数字电压表电路。该电路能准确地测出所被测有效电压值、附加四位显示功能，可精确到有效电压值为0.1V，通过这个简易电压表的制作你可以对模数转换芯片有一定的了解，对以后做真正有用的电路打下基础。而且，对于那些做毕业设计的同学也是一种参考。这也就是本文的意义所在。

    单片机STC89C52RC作为主控芯片，控制整个电路的运行。STC89C52RC具有在系统可编程功能，可以很方便的改写单片机存储器内的程序不需要把芯片中从工作环境中剥离。STC89C52RC需要接入一个普通12MHz晶振，为其提供稳定的时钟脉冲。该设计中有4个八段数码显示管LED，所以，在单片机STC89C52RC外围需要接入4个三极管来驱动数码显示管。 为了保证显示的稳定，电路换用7805做稳压。

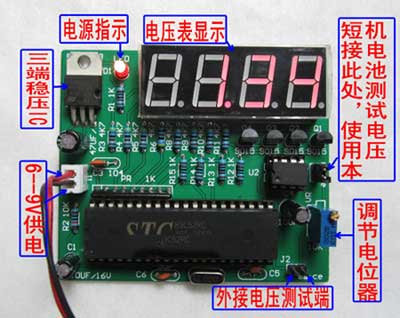

装好的成品如下图所示：

 采用ADC0832转换芯片，功耗低，性能价格比较高，适宜在袖珍式的智能仪器仪表中使用。其主要特点是：8位分辨率，其最高分辨级可达 256级，可以适应一般的模拟量转换要求。逐次逼近型，5V单电源供电，输入模拟信号电压范围为0—5V，输入输出电平与TTL和CMOS兼容。在250KHZ时钟频率时，转换时间为32 us，具有两个可供选择的模拟输入通道。芯片具有双数据输出可作为数据校验，减少数据误差，转换速度快且稳定性强。通过DI数据输入端，可以容易地实现通道功能的选择。由于模拟转换电路的种类繁多，通过对精度，转换速度和稳定性方面考虑，固选择采用ADC0832为本次设计的转换芯片。

 基本功能：
1 电压测量范围0-5V
2 能用数码管显示电压值
3 测量精度是0.1V
