1820录音放音元件包不带外壳：主要采用美国ISD公司生产的8～20秒单段语音录放电路ISD1820P，它采用CMOS技术，其基本结构是内含振荡器，话筒前置放大，自动增益控制，防混淆滤波器，扬声器驱动等。具有高质量、自然语音还原技术，10000次语音录音周期，自动节电，不耗电信息保存100年，工作电压是6V或以上，因为录音时，耗电流较大，后面加了功率放大。放音时4.5V都可以，声音响亮。

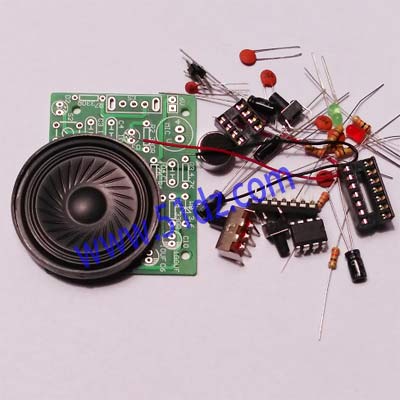

1820录音放音元件包配套说明：电路板一块，原理图，元件清单，所有元件，制作说明。

一、主要特点：
1、使用方便的20秒语音录放
2、高质量、自然的语音还原
3、可当作喊话器使用
4、带循环播放，点动播放，单遍播放功能

二、ISD1820P的引脚功能是：
11脚是电源正极(VCC) ；
8、14脚接电源负极（VSS）；
1脚是录音端(REC)，高电平有效，只要REC变高时芯片即开始录音；
2脚是边沿触发放音(PLAYE)，此端出现高电平时，芯片开始放音，开始放音后，可以释放PLAYE；
13脚是录音指示端(/RECLED)，处于录音状态时，此端为低，可驱动LED；
4、5脚接话筒输入端(MIC) ；
6脚接自动增益控制(AGC) 端，AGC动态调整前置增益以补偿话筒输入电平的宽幅变化，使得录制变化很大的音量(从耳语到喧嚣声)时失真都能保持最小；
7、9脚接喇叭输出(SP+,SP-) ，可直接驱动8Ω以上的喇叭；
10脚接振荡电阻(ROSC) ，此端接振荡电阻至VSS。

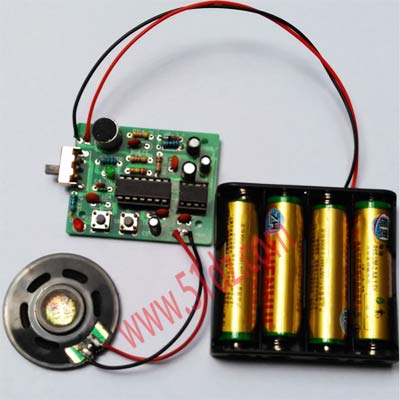

装好的成品如下图所示：6V电池盒没有配，需另外购买，本站有售，请/0/s---1846--.htm购买。

三、20秒语音录音电路的调试过程
1. 测量VSS、VCC电压值,判断电路能否正常工作。
2.按下录音按键，观察LED灯，LED灯亮时处于录音状态，集成电路ISD1820P的13脚是录音指示端(/RECLED)，此时测量该脚应为低电平。
3.录音状态下，加入输入信号，示波器观察集成电路ISD1820P的4、5脚话筒输入端MIC。
4.按下放音按键，开始放音时，示波器观察集成电路ISD1820P的7、9脚SP+、SP-。

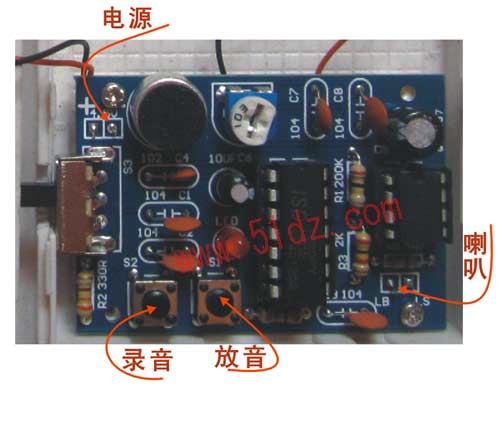

下图供大家识别功能：现在用的绿板，功放部分是2822，其它功能一样。

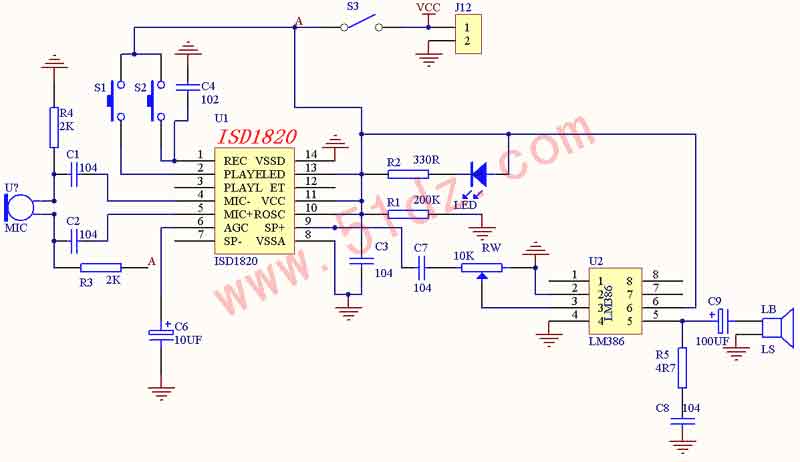

原理图如下图所示：
