电子门铃是电子爱好者的必修课程。做一个电子门铃，成本低，功能又实用，还有成功的乐趣，谁不愿意？是NE555的点型应用电路。

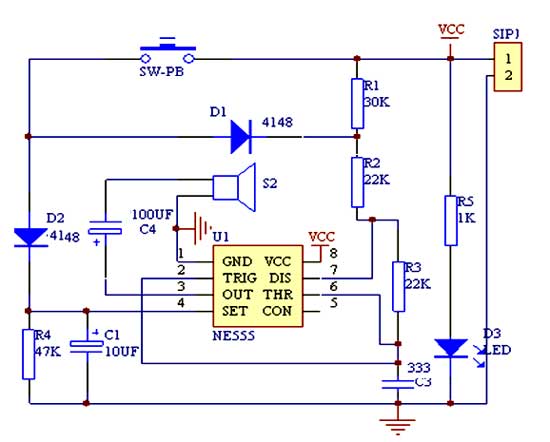

叮咚电子门铃电路原理
  叮咚门铃的开关K是门上的按钮开关，在没有按下开关时，电容无法接通则不进行充电，因而电容处的电压为0V，复位端一直处于低电平状态，导致扬声器无法工作。当开关K闭合时，VCC的电流流过二极管对电容进行充电，使其两端电压升高，并且复位端的电压也开始逐渐升高。当电容端电压上升为高电平时，即复位端口输入的是高电平，定时器启动，由电阻、电容和二极管组成的振荡器开始工作，输出频率为f1。当断开开关K时，电阻和电容组成回路，电容开始放电。同时由电阻、电容和二极管组成的振荡器开始工作，输出频率为f`2。当电容放电完毕复位端恢复低电平，定时器停止工作。
在输出端接扬声器，输出端有电流时就会使扬声器发声。输出端频率不同时，发出的声音就不同。本电路中有两种不同的频率，因此扬声器就会发出“叮”“咚”两种不同的声音。6V直流供电。

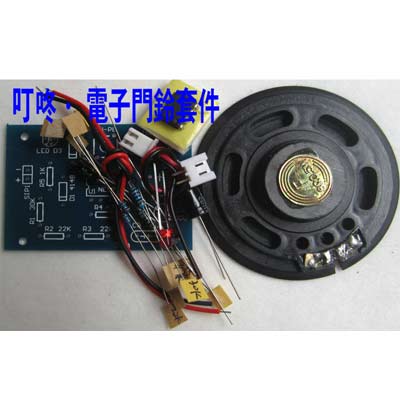

套件：现配有元件清单、原理图、PCB印刷电路板、所有元件和制作说明。作为常用的小制作，成功率高，欢迎大家选作。注意本站配的喇叭是小喇叭。

一、目的及要求：

l          通过对本制作的安装、焊接、测试，了解电子产品的内部构造，训练动手能力，掌握元器件的识别、简易测试以及整机调试工艺。

l          熟练使用电烙铁、剪钳、万用电表等电子工具。

l          对照电路原理图，了解工作原理，图上符号，并与实物对照。

l          认真仔细的安装焊接，排除安装焊接过程中出现的故障。

二、电路原理及原理图：

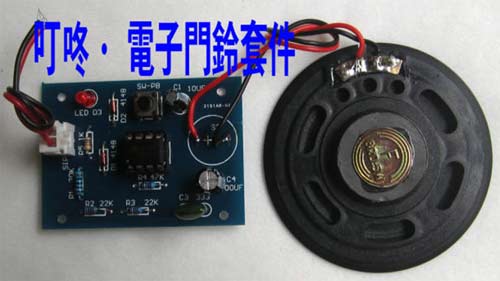

装好的成品如下图所示：
