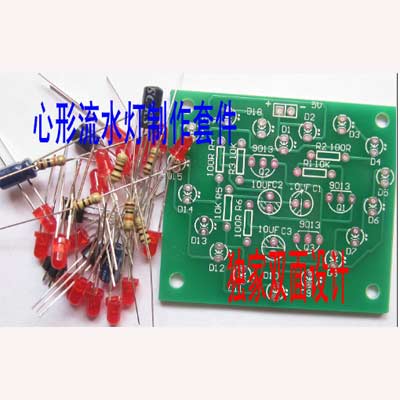

心形流水灯套件相关配件：双面玻纤绿油印刷电路板1块，所有元件，元件清单，原理图及相关制作说明。

一、目的及要求：
 通过对本制作的安装、焊接、测试，了解电子产品的内部构造，训练动手能力，掌握元器件的识别、简易测试以及整机调试工艺。
 熟练使用电烙铁、剪钳、万用电表等电子工具。
 对照电路原理图，了解工作原理，图上符号，并与实物对照。
 认真仔细的安装焊接，排除安装焊接过程中出现的故障。

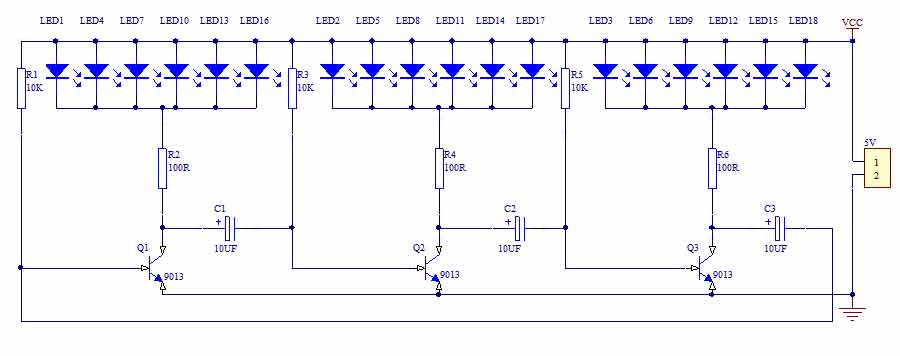

二、工作原理及原理图

 从原理图上可以看出，18只LED被分成3组，每当电源接通时，3只三极管会争先导通，但由于元器件存在差异，只会有1只三极管最先导通，这里假设Q1最先导通，则LED1这一组点亮，由于Q1导通，其集电极电压下降使得电容C2左端下降，接近0V，由于电容两端的电压不能突变，因此Q2的基极也被拉到近似0V，Q2截止，故接在其集电极的LED2这一组熄灭。此时Q2的高电压通过电容C3使Q3集电极电压升高，Q3也将迅速导通，LED3这一组点亮。因此在这段时间里，Q1、Q3的集电极均为低电平，LED1和LED3这两组被点亮，LED2这一组熄灭，但随着电源通过电阻R2对C2的充电，Q2的基极电压逐渐升高，当超过0.7V时，Q2由截至状态变为导通状态，集电极电压下降，LED2这一组点亮。与此同时，Q2的集电极下降的电压通过电容C3使Q3的基极电压也降低，Q3由导通变为截至，其集电极电压升高，LED3这一组熄灭。接下来，电路按照上面叙述的过程循环，3组18只LED便会被轮流点亮，同一时刻有2组共12只LED被点亮。这些LED被交叉排列呈一个心形图案，不断的循环闪烁发光，达到动感显示的效果。供电电压4.5V-5V。

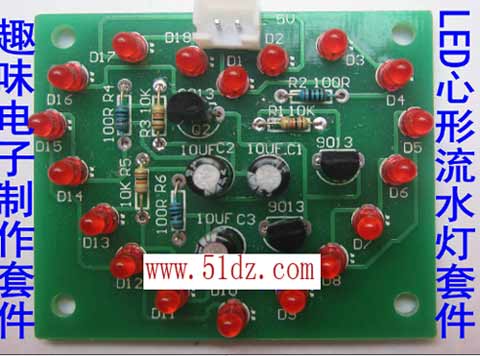

组装好的成品如下图所示：
