| 光控小夜灯套件：利用光敏电阻感测环境亮度，天黑了就点亮4个LED发光，产品比传统小夜灯省却开关部分，无须人手控制，发光部分采用LED，在亮度达到传统光管式小夜灯的同时，功耗更低，效果不错，欢迎在家试作。
功能: 工作电压：220V,光控LED小夜灯，通过光敏电阻感应环境光线的强弱来控制LED的发光强度，实现白天自动关闭，夜晚自动打开的功能。
电路如图，原理较为简单，C1R2阻容降压，R1为电容放电电阻，经过D1～D4全波整流后，由D5稳压为12V直流电，三极管B极电压由R4和光敏电阻分压决定，当环境亮度足够时，R5阻值较小，B极电位较低，三极管不导通，LED熄灭，当环境亮度不足时，R5阻值升高，B极电压随之升高，达到4只LED串联压降＋0.7V后，三极管导通，LED得电工作.利用光敏电阻感测环境亮度，天黑了就点亮4个LED发光，产品比传统小夜灯省却开关部分，无须人手控制，发光部分采用LED，在亮度达到传统光管式小夜灯的同时，功耗更低，效果不错。

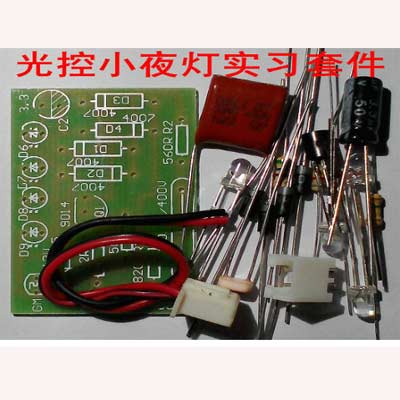

本套件配有原理图，元件清单，制作说明，元件，印刷电路板等。安装无误，一次性成功，注意是接220V电，请大家注意安全。

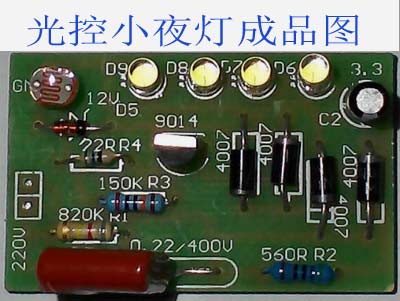

装好成品如下图所示：
