电话的组装除显示屏外都已完成,反复研究制作说明和显示屏及显示组件板还是弄不明白这两个东西的印刷线怎样连接上,请赐教.....

---

2008-3-9 19:13:45 [51dz] 58.61.103.233 〖向云松〗：明天照个照片给你看看吧。

---

2008-3-10 15:39:36 [51dz5405] 124.134.31.33 〖张金铸〗：我已按照制作说明第3条给液晶显示屏撕掉保护膜,给双面胶撕掉保护层,然后把夜晶显示屏放到面壳上,使其紧贴到位后再用板对齐罗丝孔,轻轻压下去,让双面胶贴紧液晶显示屏,打好罗丝.这些都已做完,但是显示屏下边印刷线上刷了一层透明胶,这层胶是绝缘的,但又无法去掉,那么怎样和显示板上的印刷线连接好呢?应该有个恰当的方法才行,难道就这样把显示板印刷连接线上的保护胶纸撕掉,把透明胶纸上的引刷线对齐显示屏上的引刷线压紧就能行吗?可显示屏上的引刷线上刷有绝缘胶,怎么能行呢?恐怕照片解决不了这个问题.

---

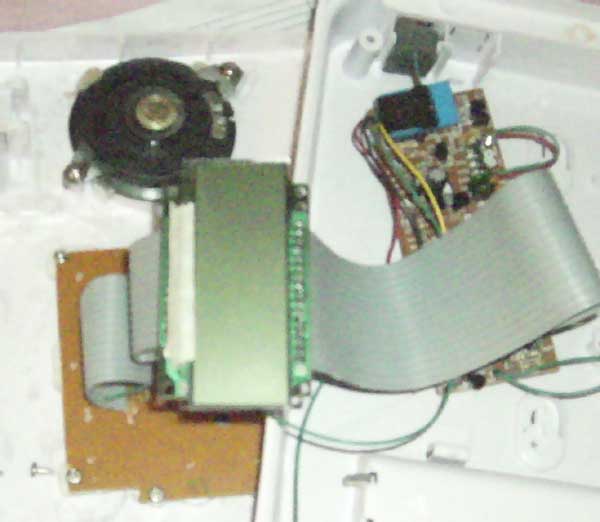

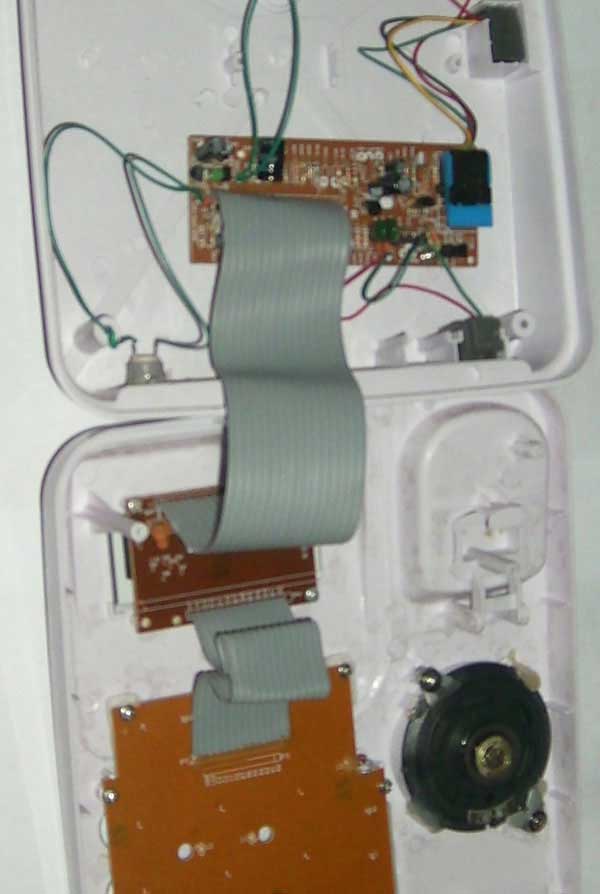

2008-3-10 16:22:40 [51dz] 58.61.103.233 〖向云松〗：我们不知道你现在是什么情况，反正显示模组上只有边上两排焊点，就是焊两条排线的排线连接如图。至于液晶显示器模组千万不要拆开，一拆开就没法还原了，那胶纸就是贴上去保护防止松开或者拉断了的。显示模组上有且只有两条排线，排线焊好了就什么事都没有了。

---

2008-3-10 23:12:15 [51dz5405] 221.1.46.61 〖张金铸〗：首先感谢站长不辞辛劳为我做了那么多,十二分的感谢.
可是您没把我的问题弄明白.所有的排线我都焊好了,和您拍的照片一样漂亮.
我说的是那个玻璃的显示屏和显示模板上的那个透明的印有黑色连接线[..上面粘有白胶纸...]的连接方法,您第一张照片看上去已经粘好,但弄不清是怎么粘连上去的,
会的肯定很简单,可是我就是百思不得其解....不好意思,给您添麻烦了........

---

2008-3-11 2:12:21 [51dz] 58.61.103.233 〖向云松〗：我想知道的是您的电话机现在能不能用?是不是装好了?
我知道您问的是显示模组的液晶和电路板是怎样连起来的，那也是“焊接”（热压）上去的，这是工厂已经做好了的，我们自己是没有办法的，如果您将他搞断了就只有报废的。
印有黑色连接线的东西，是用导电碳印在软胶纸上，这也叫斑马纸，然后，再将斑马纸两头分别用特制的模具热压在电路板和玻璃上，起到导电的作用。斑马纸线条的电阻一般为几百欧，小的几十欧，但这对于电流极小的液晶显示器来说，这点电阻等于0，但是我们如果搞断了就接不回去了。

---

2008-3-11 3:11:06 [51dz5405] 221.1.46.61 〖张金铸〗：我终于明白了为什么制作说明和您的回复都没有显示屏与显示模板的连接方法,原来它们是连接好的.由于接到货的时候就是分体的,我以为是须由制作者来连接的.......可明白了又有什么用呢,看来又吃了邮寄的亏了.电话外壳的裂痕我以为粘好就算了,那知道显示屏和板分离才是致命的,站长您的经验多,能不能想个什么办法修复起来,要不太可惜了,......等您的回复.....我也想想办法.........

---

2008-3-11 3:30:26 [51dz] 58.61.103.233 〖向云松〗：原来是这样，我们也在奇怪，既然这样的话，我们要是早一天知道是这样的话，我们就给您再寄一个显示组件算了。现在的话，您的货可能已经发了，现在不知怎么办好，明天我们商量一下再决定吧。
我想知道，这么晚了，你还在做什么呢？

---

2008-3-11 11:18:30 [51dz5405] 221.1.48.232 〖张金铸〗：这么快得到站长的回复,谢谢.
白天我是家庭妇男,一日三餐.买菜洗碗.打扫卫生.洗洗涮涮,还有90多岁的老父亲要侍侯,只有晚上和夜里是我的时间.
昨晚我找了两个电话机...其中一个是在用的....在做分拆研究,....看的很明白但就是无法解决连接问题,在网上也搜不到有用的答案,不知不觉就下半夜了.再回到51dz看到你的回复才大彻大悟,总算明白了是怎么回事.要不然睡觉也不踏实.
话机我刚试过,接发都正常,就是没有显示.我想是不是这样,既然已是这样,不如死马当做活马医,即按工厂热压的方法我试着粘接一下看看再说,也不一定能恢复功能呢,...站长您说呢?

---

2008-3-11 20:38:20 [51dz] 58.61.51.196 〖向云松〗：我惭愧，无语，请你注意好自己的身体，照顾好老爸，以后有缘定能相见。

---

2008-3-13 1:47:12 [51dz5405] 221.1.34.69 〖张金铸〗：经过多次反复热压始终未能完全恢复显示功能,工艺我很仔细,温度和压力我也经过多次调整仍未奏效,用放大镜观察好像导电碳线条有细微脱落现象,我想试用铅笔粉末修复可能有效,只是用什么载体.....酒精.....蒸溜水....或者什么胶水...只有在别的塑料胶带上试验后再说,.....即是最终还是不行整个过程也是蛮有意思的...站长有什么高招没有?...也给想想办法...电子方面的知识还是你知道的多...

---

2008-3-13 17:54:09 [51dz] 58.60.155.220 〖向云松〗：应该是您太谦虚了，每个人都有自己的特长，只不过我可能在某一方面（例如脸皮厚）更突出一些。

如果您收到的液晶模组显示模组已经断开，估计是运输中来回振动太大导致断列，一般情况下，用户用在收货时应立即拆开检查，并要求送货人或者邮局对实际情况签字证明，这样我们也才可以追回我们共同的损失。否则的话，您在网上买一个手机，结果收到就算真的是一块石头，您也需要第三人做证据。

当然，这事情不是很大，一方面我们尽快想看能否有技术方法可以解决，另一方面，您可以承担运费我们帮您更换，或者，您下次购物时我们可以亏本卖您一个模组。

---

2008-3-14 1:42:17 [51dz5405] 221.1.34.114 〖张金铸〗：首先对站长表示谦意.以后我收到邮件时一定谨慎对待,避免这类事情况的发生.
我如果实在无法修好的话,下次我购物时提前把显示模组给您寄去,并按您的价格随定单货款一块汇去.这样就能随大货一同寄回,
也可以节约一点邮资.您看这样行吗?....
再次对给您造成的麻烦表示谦意....实在对不起....

---

2008-3-16 1:26:39 [51dz] 58.61.52.58 〖向云松〗：好的，再次谢谢您对本站的照顾！
