4． 广告灯的左移右移
1． 实验任务
做单一灯的左移右移，硬件电路如图4.4.1所示，八个发光二极管L1－L8分别接在单片机的P1.0－P1.7接口上，输出“0”时，发光二极管亮，开始时P1.0→P1.1→P1.2→P1.3→┅→P1.7→P1.6→┅→P1.0亮，重复循环。
2． 电路原理图

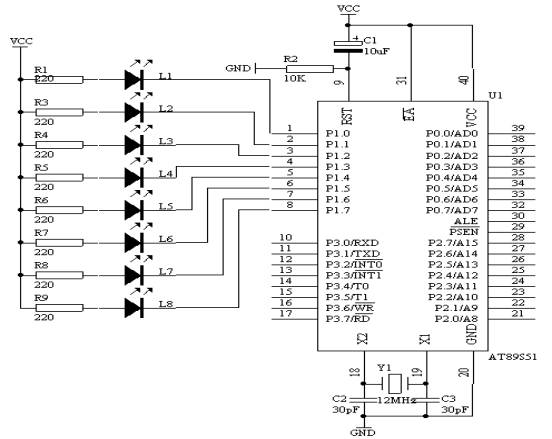

图4.4.1
3． 系统板上硬件连线
把“单片机系统”区域中的P1.0－P1.7用8芯排线连接到“八路发光二极管指示模块”区域中的L1－L8端口上，要求：P1.0对应着L1，P1.1对应着L2，……，P1.7对应着L8。
4． 程序设计内容
我们可以运用输出端口指令MOV P1，A或MOV P1，＃DATA，只要给累加器值或常数值，然后执行上述的指令，即可达到输出控制的动作。
每次送出的数据是不同，具体的数据如下表1所示
|
P1.7 |
P1.6 |
P1.5 |
P1.4 |
P1.3 |
P1.2 |
P1.1 |
P1.0 |
说明 |
|
L8 |
L7 |
L6 |
L5 |
L4 |
L3 |
L2 |
L1 |
|
|
1 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
L1亮 |
|
1 |
1 |
1 |
1 |
1 |
1 |
0 |
1 |
L2亮 |
|
1 |
1 |
1 |
1 |
1 |
0 |
1 |
1 |
L3亮 |
|
1 |
1 |
1 |
1 |
0 |
1 |
1 |
1 |
L4亮 |
|
1 |
1 |
1 |
0 |
1 |
1 |
1 |
1 |
L5亮 |
|
1 |
1 |
0 |
1 |
1 |
1 |
1 |
1 |
L6亮 |
|
1 |
0 |
1 |
1 |
1 |
1 |
1 |
1 |
L7亮 |
|
0 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
L8亮 |
表1
5．
程序框图
图4.4.2
6． 汇编源程序
ORG 0
START: MOV R2,#8
MOV A,#0FEH
SETB C
LOOP: MOV P1,A
LCALL DELAY
RLC A
DJNZ R2,LOOP
MOV R2,#8
LOOP1: MOV P1,A
LCALL DELAY
RRC A
DJNZ R2,LOOP1
LJMP START
DELAY: MOV R5,#20 ;
D1: MOV R6,#20
D2: MOV R7,#248
DJNZ R7,$
DJNZ R6,D2
DJNZ R5,D1
RET
END
7． C语言源程序
#include <AT89X51.H>
unsigned char i;
unsigned char temp;
unsigned char a,b;
void delay(void)
{
unsigned char m,n,s;
for(m=20;m>0;m--)
for(n=20;n>0;n--)
for(s=248;s>0;s--);
}
void main(void)
{
while(1)
{
temp=0xfe;
P1=temp;
delay();
for(i=1;i<8;i++)
{
a=temp<<i;
b=temp>>(8-i);
P1=a|b;
delay();
}
for(i=1;i<8;i++)
{
a=temp>>i;
b=temp<<(8-i);
P1=a|b;
delay();
}
}
}
