7． I/O并行口直接驱动LED显示
1. 实验任务
如图13所示，利用AT89S51单片机的P0端口的P0.0－P0.7连接到一个共阴数码管的a－h的笔段上，数码管的公共端接地。在数码管上循环显示0－9数字，时间间隔0.2秒。

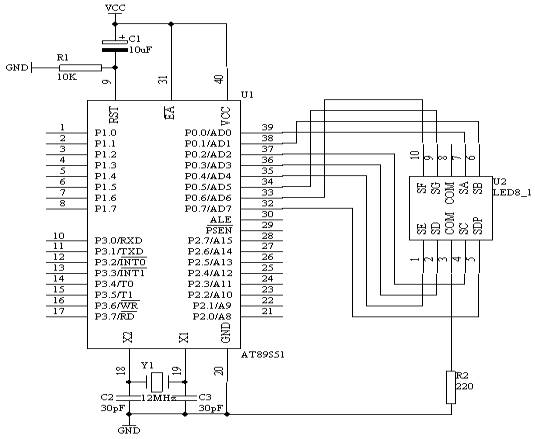

2. 电路原理图
图4.7.1
3. 系统板上硬件连线
把“单片机系统”区域中的P0.0/AD0－P0.7/AD7端口用8芯排线连接到“四路静态数码显示模块”区域中的任一个数码管的a－h端口上；要求：P0.0/AD0与a相连，P0.1/AD1与b相连，P0.2/AD2与c相连，……，P0.7/AD7与h相连。
4. 程序设计内容
（1． LED数码显示原理
七段LED显示器内部由七个条形发光二极管和一个小圆点发光二极管组成，根据各管的极管的接线形式，可分成共阴极型和共阳极型。
LED数码管的g~a七个发光二极管因加正电压而发亮，因加零电压而不以发亮，不同亮暗的组合就能形成不同的字形，这种组合称之为字形码，下面给出共阴极的字形码见表2
|
“0” |
3FH |
|
“8” |
7FH |
|
|
“1” |
06H |
|
“9” |
6FH |
|
|
“2” |
5BH |
|
“A” |
77H |
|
|
“3” |
4FH |
|
“b” |
7CH |
|
|
“4” |
66H |
|
“C” |
39H |
|
|
“5” |
6DH |
|
“d” |
5EH |
|
|
“6” |
7DH |
|
“E” |
79H |
|
|
“7” |
07H |
|
“F” |
71H |
|
（2． 由于显示的数字0－9的字形码没有规律可循，只能采用查表的方式来完成我们所需的要求了。这样我们按着数字0－9的顺序，把每个数字的笔段代码按顺序排好！建立的表格如下所示：TABLE DB 3FH，06H，5BH，4FH，66H，6DH，7DH，07H，7FH，6FH

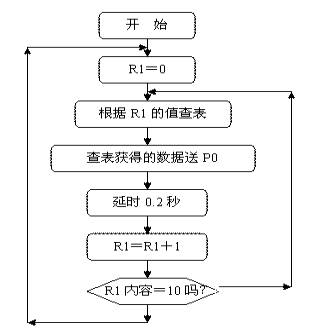

5．程序框图
图4.7.2
6． 汇编源程序
ORG 0
START: MOV R1,#00H
NEXT: MOV A,R1
MOV DPTR,#TABLE
MOVC A,@A+DPTR
MOV P0,A
LCALL DELAY
INC R1
CJNE R1,#10,NEXT
LJMP START
DELAY: MOV R5,#20
D2: MOV R6,#20
D1: MOV R7,#248
DJNZ R7,$
DJNZ R6,D1
DJNZ R5,D2
RET
TABLE: DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FH
END
7． C语言源程序
#include <AT89X51.H>
unsigned char code table[]={0x3f,0x06,0x5b,0x4f,0x66,
0x6d,0x7d,0x07,0x7f,0x6f};
unsigned char dispcount;
void delay02s(void)
{
unsigned char i,j,k;
for(i=20;i>0;i--)
for(j=20;j>0;j--)
for(k=248;k>0;k--);
}
void main(void)
{
while(1)
{
for(dispcount=0;dispcount<10;dispcount++)
{
P0=table[dispcount];
delay02s();
}
}
}
