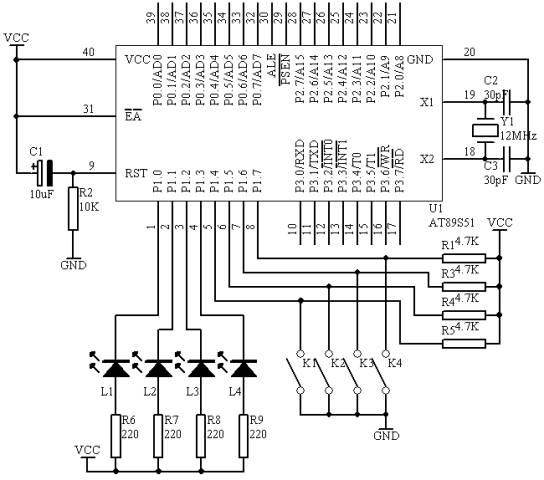

1． 实验任务 如图4.3.1所示，AT89S51单片机的P1.0－P1.3接四个发光二极管L1－L4，P1.4－P1.7接了四个开关K1－K4，编程将开关的状态反映到发光二极管上。（开关闭合，对应的灯亮，开关断开，对应的灯灭）。 2． 电路原理图 图4.3.1 3． 系统板上硬件连线 （1．       把“单片机系统”区域中的P1.0－P1.3用导线连接到“八路发光二极管指示模块”区域中的L1－L4端口上； （2．       把“单片机系统”区域中的P1.4－P1.7用导线连接到“四路拨动开关”区域中的K1－K4端口上； 4．  程序设计内容 （1．       开关状态检测 对于开关状态检测，相对单片机来说，是输入关系，我们可轮流检测每个开关状态，根据每个开关的状态让相应的发光二极管指示，可以采用JB　P1.X，REL或JNB　P1.X，REL指令来完成；也可以一次性检测四路开关状态，然后让其指示，可以采用MOV　A，P1指令一次把P1端口的状态全部读入，然后取高4位的状态来指示。 （2．       输出控制 根据开关的状态，由发光二极管L1－L4来指示，我们可以用SETB　P1.X和CLR　P1.X指令来完成，也可以采用MOV　P1，＃1111XXXXB方法一次指示。 5． 程序框图 开始 读P1口数据到ACC中 ACC内容右移4次 ACC内容与F0H相或 ACC内容送入P1口 图4.3.2 6． 方法一（汇编源程序）                                       ORG 00H START:                        MOV A,P1                                       ANL A,#0F0H                                       RR A                                       RR A                                       RR A                                       RR A                                       XOR A,#0F0H                                       MOV P1,A                                       SJMP START                                       END 7． 方法一（C语言源程序） #include <AT89X51.H> unsigned char temp; void main(void) {   while(1)     {       temp=P1>>4;       temp=temp | 0xf0;       P1=temp;     } } 8． 方法二（汇编源程序）                                       ORG 00H START:                         JB P1.4,NEXT1                                       CLR P1.0                                       SJMP NEX1 NEXT1:                       SETB P1.0 NEX1:                          JB P1.5,NEXT2                                       CLR P1.1                                       SJMP NEX2 NEXT2:                       SETB P1.1 NEX2:                          JB P1.6,NEXT3                                       CLR P1.2                                       SJMP NEX3 NEXT3:                       SETB P1.2 NEX3:                          JB P1.7,NEXT4                                       CLR P1.3                                       SJMP NEX4 NEXT4:                       SETB P1.3 NEX4:                          SJMP START                                       END 9． 方法二（C语言源程序） #include <AT89X51.H> void main(void) {   while(1)     {       if(P1_4==0)         {           P1_0=0;         }         else           {             P1_0=1;           }       if(P1_5==0)         {           P1_1=0;         }         else           {             P1_1=1;           }       if(P1_6==0)         {           P1_2=0;         }         else           {             P1_2=1;           }       if(P1_7==0)         {           P1_3=0;         }         else           {             P1_3=1;           }     } }
