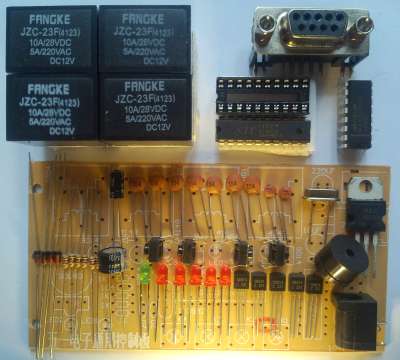

本商品为套件,即散件，喜欢亲自动手组装调试的朋友，欢迎购买；没有时间安装的朋友可以直接购买本站的成品，不过价格要贵20元。建议爱了电子都自己动手，欢迎制作。
散件说明：提供元件清单，原理图，安装说明，所有元件印刷电路板。软件直接在网上下载。
您想利用电脑来控制你的电器、电子设备吗？本站推出免费的《电脑定时开关控制软件》！该软件设置简单、体积小巧、即开即用！本软件可以独立运行，真实演示，配合本站的控制板，就可以实现您想要的功能！
给控制板接通电源后，LED2电源指示灯点亮。
如果没连接电脑或电脑没运行控制软件，本板就是一个四路手动开关控制板，可以通过四个按键来控制四个继电器输出，此时，LED1熄灭，同时蜂鸣器嘀嘀响，表示没有和电脑联机，本板不受电脑控制。
当电脑上运行控制软件、串口线也正常连接时，板上LED1闪烁，蜂鸣器停止发声，继电器绝对的按照电脑输出的状态工作，控制板上的按键将不起作用。
在电脑上控制软件中，可以用鼠标点击控制各继电器的输出状态，也可以设置定时自动控制各路继电器的输出状态。

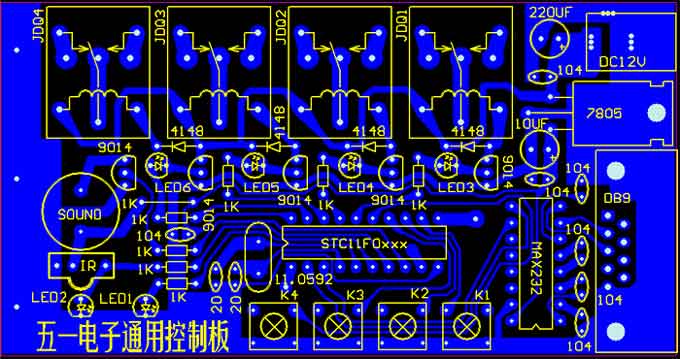

下面是PCB布线图（电路板设计为了多种用途，有些焊盘本板是空着不用的）：

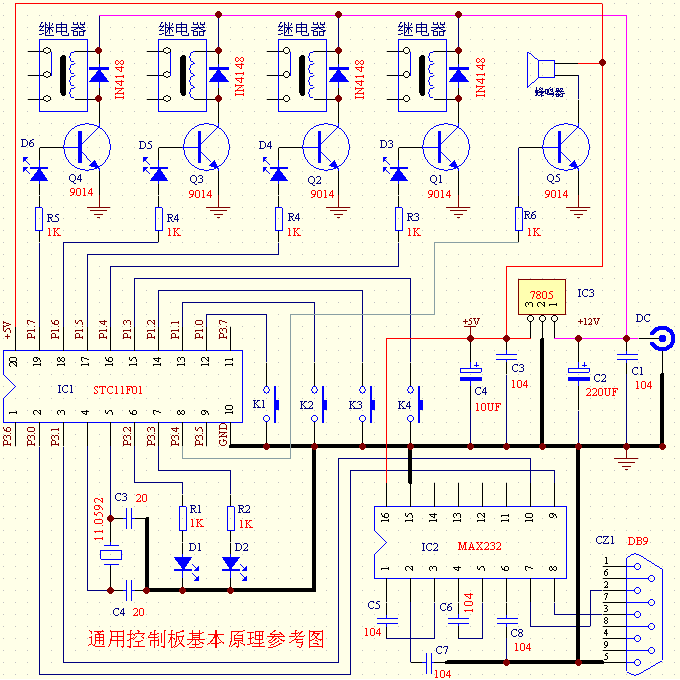

下面是电路原理参考图（在上面PCB板上安装不同的元件就可以形成系列化的产品，套件组装请按原理图、PCB图相结合）：

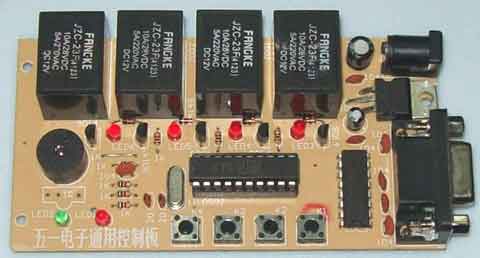

下面是四路电脑定时开关控制板组装好的成品板（48元仅含下面成本品一块，软件请在后面下载，
电脑连接线 成品配有一条，散件没有配，散件需要者需单独购买）：
在电脑内设置定时打开和定时关闭的时间，通过电脑来控制各种电器的电源开关。可以应用在各学校、各单位的自动打铃、自动广播、自动路灯等可以用电脑来自动控制的某些方面。
说明：我们的软件是支持8路定时的，但是本商品是4路或者2路的板，这是不影响使用的，至于8路的控制板，我们觉得用途也不是很大，并且成本较高，我们会在稍后推出。注意：将电器的开关线接到本板上继电器的开关（开关线需要使用者会用电烙铁焊接）。

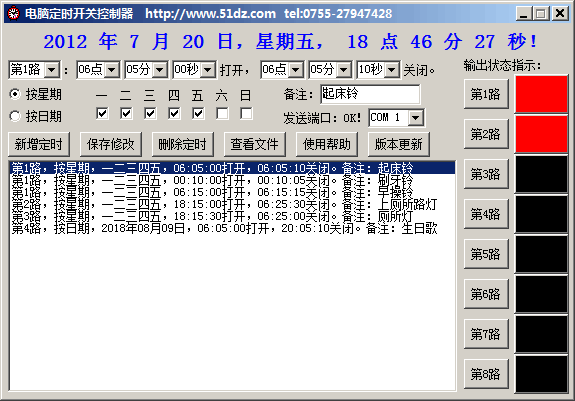

现在向大家介绍一下软件：（后面有软件下载地址，解压后即可使用！）
本软件最多支持255条（次）设定值，单路设定次数不限!但是，总次数只能小于255！不过，本软件是完全免费的！需要更多次数和更多路数都需要联系我们更改软件。
本软件特点：
可以用电脑控制各种电器、设备实现定时自动或者手动开关。软件启动自动查看电脑可用的控制端口（串口）。如果使用USB转串口，可在串口中断恢复后自动正常工作。
请注意：
控制板的输出状态一定是按照软件的输出状态来工作的，如果电脑关机，控制板会维持在最后状态，并指示脱机状态（LED2指示灯熄灭，同时发声报警）。
因此，请不要关闭本软件，请不要关闭运行本软件的电脑。还有，请保证电脑和控制板的连接线不要断开！（自行改装成的无线控制，请确保在无线电波范围内；自行制作的连接线请将电脑连接线长度限制在30米以内！）
用电脑控制电器、设备自动开关就是这么简单！五一电子长年提供配套的电路控制板、元件包、制作套件！控制板的成本和某些电线、施工的成本相比可以忽略不计！
点这里下载《电脑定时开关控制软件》，解压缩后即可使用！使用中有任何问题请向我们反应！
